的OPC Server；自动化系统集成商无锡北辰更是针对netLINK的底层函数，研发了可支持无限数量netLINK的OPC，在经过多个项目的现场测试与使用后，OPC的可靠性得到了充分的验证。本文正是基于无锡北辰研发的netLINK OPC Server，详细介绍如何实现S7系列PLC在污水处理工程上的联网应用。 3、 netLINK网关实现S7系列PLC联网方案3.1 项目背景污水处理关系到国家资源建设的节约和环境的保护，处理的工艺流程比较复杂，所需现场设备的数量比较多，项目工程占地面积大，设备比较分散，工作站多且分散，因此一般污水处理过程都通过分散控制、集中监控的方案来实现。本论文所基于的某污水处理工程项目，项目自动控制部分主要包括：预处理站、生物处理站、污泥处理站、出水及雨水处理站和污泥消化干化站五个站点的控制系统。控制系统均采用Siemens S7-300作为CPU负责每个站点的分散控制，利用德国赫优讯netLINK将S7-300 PLC连接至以太网，通过带光纤接口的交换机，采用以太网容余光纤环网构架，实现高速通讯的网络数据传输，从而将现场设备的数据传至总控室，总控室上位计算机操作员站运行iFIX监控软件，通过无锡北辰公司研发的netLINK OPC Server，利用OPC方式，实现S7-300控制系统实时数据的读写，同时，工程师站也可通过STEP7软件对所有S7-300站点CPU进行编程下载，所有操作均可在总控室中完成。3.2 项目系统结构上述已经详细介绍了整个现场网络结构框架及所采用的硬件和软件，以下给出整个系统结构图，如图2所示。

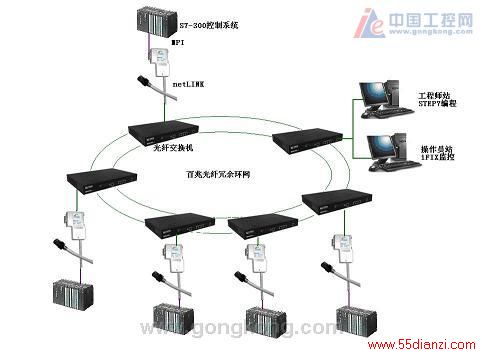

图2. 项目系统结构图4、 netLINK网关联网方案实现 本项目中，netLINK不仅需要实现通过北辰公司OPC Server将CPU数据上传至iFIX监控软件，进行现场设备的实时监控，而且需要实现通过以太网连接至工程师站，利用STEP7对指定CPU进行程序下载功能。4.1 netLINK网关的参数配置德国赫优讯netLINK网关的参数配置非常简单方便，利用随netLINK带的光盘，安装免费软件SyCon，运行软件，新建工程，插入一个netLINK设备，选择TCP/IP驱动，通过内置软件NetIdent进行网络netLINK设备的搜索，选择网络上需要配置的netLINK，进行参数配置，参数配置如图3所示，首先需要对IP地址进行配置，注意IP地址需要和运行计算机的IP地址处于同一网段上，否则无法连接硬件。Ethernet参数默认即可，PROFIBUS参数一般情况下默认即可，有时需要根据实际情况对MPI地址进行重设，默认为2。参数配置完成后，通过上一页 [1] [2] [3] [4] [5] 下一页
