远程图像监控系统上网设计及应用
林来胜
（广东省广电集团有限公司江门新会供电分公司，广东江门529100）
摘 要：采用ViewPoint中心图像上网器组网可以让用户在网络上的任意一台满足性能要求的PC机上监视远端的视频图像。为此，介绍了中心图像上网器典型组网方式及其功能，描述了它的系统特性与任务流程。组网后，无人值守变电站中受监视的图像信息经过传输系统传送到遥视中心并转发到公司的MIS网上。该系统的成功应用，意味着无人值守变电站的监控系统更加完善，做到真正意义上的无人值守。
关键词：无人值守变电站；远程监控系统；图像上网器；运动图像；以太网；应用
随着社会的进步和新技术的发展，许多设想已成为现实。采用高科技作为管理手段的革新已体现在各行各业。
电力系统110 k V变电站通过“四遥”改造已经逐步实现了无人值守。控制中心虽然能够对变电站的“四遥”数据进行实时监控，但是不能及时了解变电站设备的运行情况，如：电动隔离开关的合、分闸是否到位；设备有无漏油、损坏和火警等现象；变电站的防盗问题等。采用远程图像监控系统可对科学的管理提供极大的帮助。
在监控中心，管理人员将现场的运动图像和声音全天候地记录在硬盘上。相关管理人员可随时调看每个地点的当前状况，在发生意外情况时，可以根据现场状况，及时调派人员处理，消除重大事故隐患；可在任意时刻迅速查看某日的录像，保留有价值的历史资料。利用运动图像、语音压缩技术和高速网络技术的ViewPoint中心图像上网器（下称“图像上网器”），是为适应专线数字图像产品在监控中心以太网上的多终端信息共享需求而开发的。有了图像上网器后，监控中心不仅可以设置专线监控台，还可以在用户以太网上定义任意多个电脑图像分控台，并且这些分控台可以获得与专线监控台（主控台）完全相同的监控效果，从而达到了监控信息充分共享的目的。
1 系统设计
1．1 典型组网图
DTM为标准的E1数字中继模块（DTM，digitaltrunk module）。
1．2 功能概述
a）应用图像上网器可以让用户在网络上的任意一台满足性能要求的PC机上监控远端的视频图像。同时，用户可以在此过程中获得较多的控制，如切换视频源等（需主控台配合）。而且，图像上网器具有节省投资的优点，当多个用户通过一个图像上网器观看同一个远端的视频图像时，并不比一个用户使用时浪费带宽。
b）在图1所示的远程监控系统中，每个监控远端有一个RMP数字编码器，视频码流固定放置在E1中的3～13，17～29时隙（time slot）向监控中心传输。中心主处理机（CPM）根据需求把某一路图像数据交换到图像上网器的输入E1，图像上网器则把E1中的图像数据取出，添加高层协议的包（分组）头，然后再封装成多播（multicast）包（分组），发送到局域网上。
c）在正常工作时，图像上网器还需要与监控中心的主控台建立TCP／IP连接，接收主控台下发的命令，并作出相应的操作。例如，主控台发觉当前没有分控台正在观看图像上网器发送的图像数据，则主控台可以给图像上网器下发一条命令，停止图像数据的发送。
2 系统特性与任务流程
2．1 硬件特性
ViewPoint中心图像上网器的硬件结构与华为技术有限公司研制的Quidway R4001路由器完全相同，区别主要在于使用了不同的软件。
2．2 系统说明

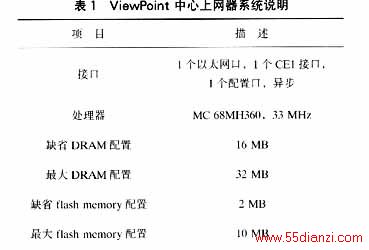

ViewPoint中心图像上网器的基本配置、外形尺寸和工作环境等项目的描述如表1。
