1 引言
应用于输电线路的保护方案从原理上可以分为两种：通道保护和无通道保护。通道保护主要是差动保护（高频保护），而无通道保护则以距离保护为主。
差动保护能无延时选择性地切除保护范围内的任何类型的故障而作为输电线路的主保护。但是，这种保护必须架设通讯通道，成本较高，费用昂贵，而且通道比较拥挤；再者，这种保护装置的可靠性受通讯设施及通道的可靠性影响。
无通道保护即距离保护，由于互感器传变误差、线路参数值的不精确性以及继电器本身的测量误差等原因，这种保护装置可能将被保护线路对端所连接的母线上的故障，或母线所连接的其它线路出口处的故障，误判断为本线路末端的故障而将被保护线路切断。为了防止这种非选择性动作，不得不将这种保护的无时限保护范围缩短到小于线路的全长。一般将保护的I段定值整定为线路全长的80％～85％，对于其余的15％～20％线路上的故障，只能带第II段的时限切除。当保护范围内发生故障时，对于环网等复杂网络，只有线路的一部分（约60％～70％）能实现速动，还有一部分线路的故障，只能以II段时限动作以保证选择性。所以，采用无通道的速动保护方案将有显著优势。
由于故障情况的复杂性，如运行方式的变化、故障点的过渡电阻、故障类型等因素，传统的继电保护方法区分故障发生的地点存在一定的困难，究其原因，一是传统保护没有实现智能化，二是故障的实际情况具有许多的不确定性。
神经网络具有良好的学习性及其很强的模式识别能力；模糊控制技术，目前已经获得了极为广泛的应用。模糊逻辑系统作为非线性系统的模型，当系统具有人工因素和模糊因素时，模糊逻辑系统是最佳的自适应控制技术。将模糊系统和神经网络结合起来构成模糊神经网络，综合了二者的优点，具有良好的学习性及其很强的模式识别能力［1，2］。故此利用模糊神经网络来识别保护范围区内、区外及反方向故障，具有很强的准确性和实时性。
本文采用模糊神经网络作为工具来实现保护，这是一种新理论的尝试。仿真结果表明，本文的方法能区分区内、区外故障，且比传统的差动保护、无通道的距离保护具有优越性、可行性。
2 模糊神经网络模型的选择及建立
2．1 模糊神经网络模型
模糊神经网络有多种，我们这里采用应用广泛的Sugeno模型。为简单计，在Sugeno模型的模糊推理系统中第i（i＝1，2，．．．，I）条规则类型：
其中（y1，y2，…yM）是输入变量，Aji是相应的模糊子集合，gi是模糊规则的结论部分，为输入变量的函数，pji和ri为待定参数。具有L个输出f1，…，fL的模糊神经网络的模型如图1中所示。
第一层为模糊化，求出输入变量分别对相应模糊子集的隶属度，其输出为
而ai，bi，ci为待定参数。I为规则的数目。
第二层为计算每条规则的激活强度ωi，我们这里选用乘积算子。
ωi＝μA1，i（y1）…μAM，i（yM）（3）
第三层为的第i个神经元用于求第i条规则的标准激活强度
。
2．2 模糊神经网络的学习算法
考虑到网络输出计算中有线性部分，也有非线性部分，对于线性部分，可以利用最小二乘算法解决，对于非线性部分，可以采用BP算法来训练权值，即利用最小二乘算法和BP算法的混合算法结合起来使用。详细的步骤已经在文献［3－5］中叙述，这里不再给出。
3 保护方案
输电线发生区内、区外故障及正常运行时，电力系统输电线保护安装处测量得到的信号如电压、电流都是各有特征。考虑到故障有各种类型，如单相接地故障，两相故障，两相接地故障，三相故障等，且分区内和区外故障，正常运行时基本上是三相对称，所以本方案利用区内、区外故障及正常运行时的各相电压、电流来进行故障识别，从而构成速动保护。
给了三相A、B、C的电压、电流采样值，将它们按顺序排成一个序列，然后都除以最大的绝对值（进行归一化），得到的序列最大值为1。设为y1，y2，．．．，yN，作为模糊神经网络的输入，然后按模糊神经网络计算的训练来进行。在训练中，模糊规则数经实际仿真比较，取为I＝3，而模糊神经网络的输出数L＝3。
4 EMTP仿真计算
4．1 EMTP模型的建立
模糊神经网络的训练与测试样本由EMTP程序仿真得到。所用的系统图如下：
4．2 样本的输出
所有样本的采样频率为每周波采样20次，使用故障后两周波的采样值作为模糊神经网络的输入。所用到的样本的命名规则如下：
故障类型＋故障点位置＋过渡电阻故障点位置包括区内（qn），区外（qw），反方向（Ffx）。
区内故障，故障点位置为故障处到保护安装处的距离占所在线路的百分比。
故障类型为单相接地故障、两相相间故障、两相接地故障和三相故障。
运行方式为最大运行方式和最小运行方式。
过渡电阻，实验中用到的样本有两个过渡电阻，分别为100Ω和10Ω。
4．3 程序设计

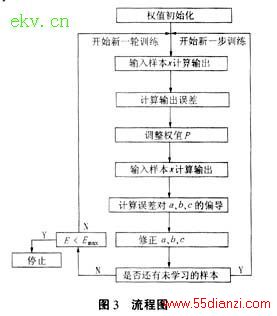

4．3．1 程序框图见图3。
本程序采用C＋＋面对对象的设计，定义了一个模糊神经网络类，这个类包含了模糊神经网络的许多行为，其中包括权值初始化、输入模糊化、BP训练算法、解模糊、输出计算及打印结果等，且很容易进行程序功能扩充，能适用于模糊神经网络的训练与测试。
4．3．2 程序模块说明
整个程序包含几个重要函数来实现模糊神经网络的功能及完成对样本的训练与测试。分别作以下简单说明：
Input（）：接收输入，相当于模糊神经网络的输入层。
Init（）：对权值进行初始化，其中p取为0，而a，b，c随机取0到1之间的一个数。
Fuzzy（）：输入数据模糊化。
Output（）：计算模糊神经网络的输出。Derivative（）：计算误差对a，b，c的偏导。
Train（）：完成对单个样本的训练。
print（）：打印训练后的结果。
4．4 训练与测试
在训练过程中发现，训练样本包括区内90％以后的样本时，训练变得很难收敛甚至发散，这与传统的继保装置存在死区的原因是一样的，所以要用这种方法在同样的精度下识别整个线路的故障难度很大，甚至不太可能。为了解决这个问题，本文采取一种相对简单的处理方法，即将区内90％以内故障与90％以外故障分开识别，先看是否是区内90％以内的故障，若不是，则检验是否是90％以后的区内故障。这种方法增加了一定的判别时间，对继保的快速性要求满足不够好，但是，在理论上和实践中具有一定的合理性。作为理论研究，这种方法在处理稳态超越，暂态超越，故障时的过渡电阻，系统的运行方式还是比实际的距离保护具有一定的优越性的。
4．4．1 训练与测试结果及其分析（1）训练与测试结果

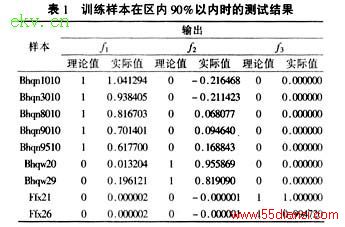

按前面的分析，训练分两步进行。第一步：训练区内90％以内的样本；第二步：训练区内90％以后的样本。其测试结果分别如表1和表2所示：
