(2)如图10，熔断器40T的最大电流—时间特性曲线处于重合器慢电流—时间特性曲线C下方，因此最小配合电流取重合器的最小分闸电流280A，所以熔断器F1在重合器第三次动作前(第三次是慢动作)切断故障。
(3)重合器与熔断器F1之间出现的短路故障电流应由重合器ACR1开断。
6电流互感器
电流互感器在电力系统保护和监控中起枢纽作用，因此现代电网技术的发展对电流互感器提出了小型化、高可靠性的要求，显然传统的电磁式电流互感器已不能满足要求，因此中压输配电设备中已使用罗柯夫斯基(ROGOVSKI)电流互感器。
6.1罗柯夫斯基电流互感器原理
罗柯夫斯基电流互感器是母线置于线圈中央，线圈均匀地绕在环形非磁性骨架上，因此线圈与母线之间是隔离的。如果母线电流I(t)，线圈匝数N，线圈横截面积S，线圈半径r，则在线圈上产生的感生电动势为：
(式中μ0是空气或真空磁导率)
由罗柯夫斯基测量回路的等效电路图11(图中PL线圈电阻，L线圈自感，R0信号电阻)，得到：
在L很大时，可得到：

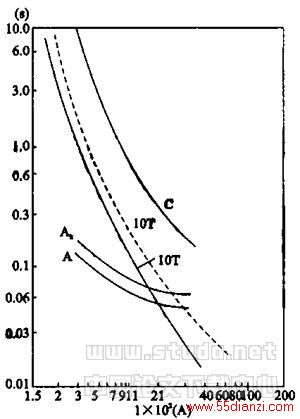

图10电流—时间特性

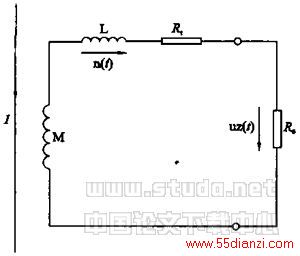

图11罗柯夫斯基线圈等效电路图
因此信号电阻R0上输出电压为：
一次电流
归纳起来，罗柯夫斯基线圈电流传感器具有如下特点：
·在L很大时，一次电流
·误差：<1％，(在补偿情况下可达0.2％)
·带宽：从几Hz到MHz
·线性范围：一直到大于短路电流时才饱和
6.2罗柯夫斯基电流互感器的应用
罗柯夫斯基电流互感器已应用于成套开关设备—ZX1充气柜，它套在母线上，只占用很小空间。ZX1充气柜使用的电阻分压器体积也只有电磁式电压互感器的1/3。由于ZX1充气柜使用了这两种新型互感器制成的组合型互感器，明显地使开关设备更紧凑。KECA型电流互感器技术条件见表1。

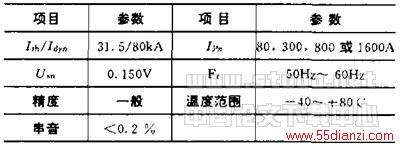

表1KECA型电流互感器技术条件
参考文献
[1]陈振生.“城市配电自动化技术”.高压电器技术经济信息[J].(高压电器信息网网刊).2000.1.
[2]王季梅，卜小玉，蔡龙权.“高压负荷开关—熔断器组合电器转移电流的确定”高压电器[J].1994，6期.
[3]刘绍峻.高压电器[M].机械工业出版社．
[4]刘富波“重合器、分段器和熔断器间的保护配合”．高压电器[J]．1994，1期.
