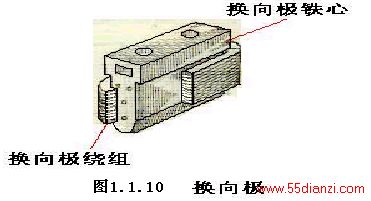

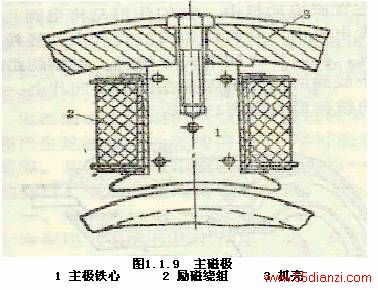

主磁极是一种电磁铁 用 1-1.5 毫米厚的钢板冲片叠压紧固而成的铁心 2.换向极（又称附加极或间极） 换向极图片 图1.1.10

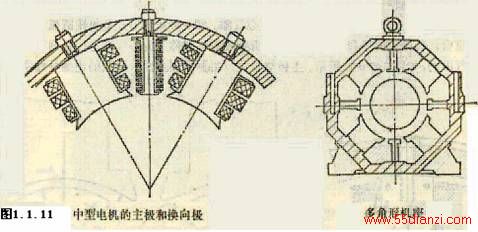

图1.1.1 主磁极和换向极示意图

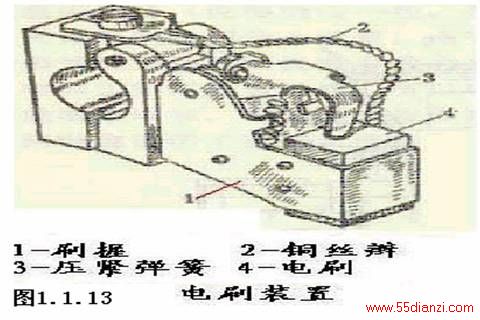

作用 -- 改善换向 换向极装在两主磁极之间，也是由铁心和绕组构成 铁心一般用整块钢或钢板加工而成；换向极绕组与电枢绕组串联 3.机座 机座通常由铸铁或厚铁板焊成 有两个作用：1)固定主磁极、换向极和端盖；2)作为磁路的一部分。 机座中有磁通经过的部分称为磁轭 4.电刷装置 (图1.1.12)screen.width-500)this.width=screen.width-500" border=0> 作用--把直流电压、直流电流引入或引出 由电刷（图1.1.13）、刷握、刷杆座和铜丝辫组成

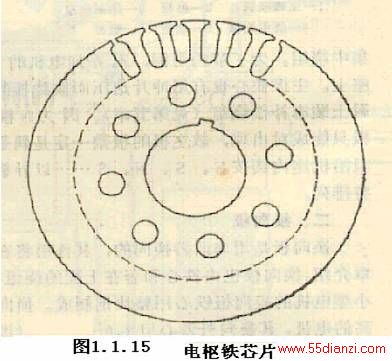

(二) 直流电机的转动部分 1.电枢铁心 电枢铁心装配图 图1.1.14

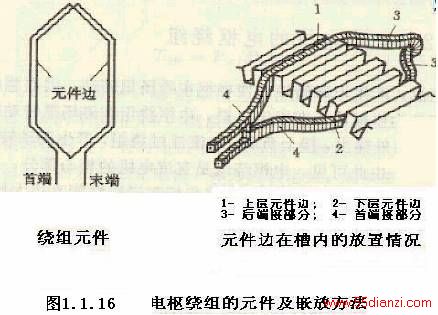

两个用处：1)作为主磁路的主要部分； 2)嵌放电枢绕组 通常用０.５ｍｍ厚的硅钢片冲片叠压而成 2.电枢绕组 元件及嵌放方法（图1.1.16）
直流电机的主要电路部分 用以通过电流和感应产生电动势以实现机电能量转换 由许多按一定规律联接的线圈组成 3.换向器

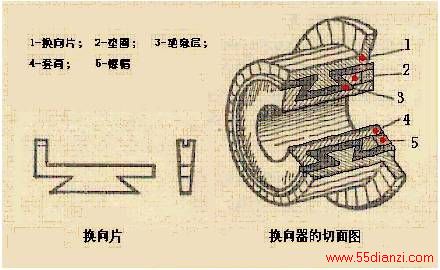

图1.1.3 换向器的构造
直流电机的重要部件 作用---将电刷上所通过的直流电流转换为绕组内的交变电流或将绕组内的交变电动势转换为电刷端上的直流电动势 直流电机的铭牌数据
一、什么是额定值 电机制造厂按国家标准的要求，对电机的一些电量或机械量所规定的数据（p1-3)
二、额定工况 电机运行时，有关电量和机械量都符合额定值的运行情况
三、额定值 额定功率 PN (W) 额定电压 UN (V) 额定电流 IN (A) 额定转速 n N (rpm) 额定励磁电压 U fN (V) 额定励磁电流 IfN (A)和励磁方式等
四、直流电动机的额定功率 轴上输出机械功率 , 等于额定电压和额定电流的乘积，再乘以电动机的效率 即：PN = U N I NηN
五、直流发电机的额定功率 电机出线端输出的电功率 , 等于额定电压和额定电流的乘积 即：PN = U N I N 直流电机的铭牌数据
一、什么是额定值 电机制造厂按国家标准的要求，对电机的一些电量或机械量所规定的数据（p1-3)
二、额定工况 电机运行时，有关电量和机械量都符合额定值的运行情况
三、额定值 额定功率 PN (W) 额定电压 UN (V) 额定电流 IN (A) 额定转速 n N (rpm) 额定励磁电压 U fN (V) 额定励磁电流 IfN (A)和励磁方式等
四、直流电动机的额定功率 轴上输出机械功率 , 等于额定电压和额定电流的乘积，再乘以电动机的效率 即：PN = U N I NηN
五、直流发电机的额定功率 电机出线端输出的电功率 , 等于额定电压和额定电流的乘积 即：PN = U N I N
