电感耦合技术的优点是,可能存在的共模差异和差分传输特性。变压器的精心设计允许噪声和信号频率重叠,但是会呈现出噪声高共模阻抗和信号低差分阻抗。另一个优点是,信号能量传输可以为近100%的效率,从而使低功耗隔离器成为可能。
电感耦合技术的主要缺点是对外部磁场(噪声)的磁化。工业应用通常要求磁场隔离,例如:马达控制。数字变压器传输中另一个缺点是数据运行长度。一个信号转换器在某一频率和振幅范围内传输信号,并且其失真可以接受。需要数据运行长度限制或时钟编码来将该信号保持在可用变压器带宽内。采用电感耦合技术的通用数字隔离器要求信号处理随同传输低频率信号(1或0长字符)的方法共同对数字信号进行传输和重新构建。NVE公司/Avago(安华高)公司推出的Isoloop,以及ADI(美国模拟器件公司)推出的iCoupler均使用了编码功能,并提供了支持从DC到100Mbps运行范围的数字隔离解决方案。

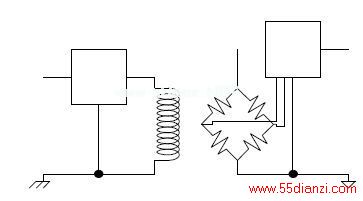

ADuM1100是ADI推出的iCoupler技术的一个例子。ADuM1100使用一个基本的变压器来实现在一个隔离层上传输信息。这种Isoloop技术(例如:HCPL-0900)使用一个如图7所示的电阻器网络来替换次级线圈。该电阻器由GMR(巨磁电阻)材料组成,这样当磁场发挥作用时该电阻会发生变化。电路感应电阻的变化,并满足其条件,以用于输出。这种技术被首次引入市场时就切实地提高了AC性能,超过了现有光耦合器的性能。现在,随着ADI最近推出了更多的数字隔离器以及TIISO72x系列器件的推出,这些Isoloop器件的性能已经被超越。


图7:GMR结构图。

3电容耦合技术

电容耦合技术是在隔离层上采用一个不断变化的电场传输信息。各电容器极板之间的材料是一个电介质隔离器,并形成隔离层。该极板尺寸、极板之间的间隔和电介质材料等都决定着电气性能。


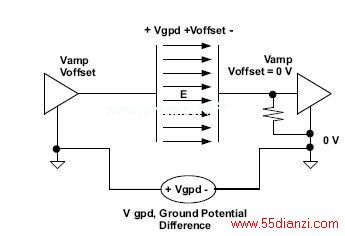

图8:电容耦合。

使用一个电容隔离层的好处是,在尺寸大小和能量传输方面的高效率,以及对磁场的抗扰度。前者使低功耗和低成本集成隔离电路成为可能;而后者使在饱和或高密度磁场环境下运行成为可能。

电容耦合技术的缺点是其没有差分信号和噪声,并且信号共用相同的传输通道,这一点与变压器不同。这就要求信号频率要大大高于噪声预期频率,这样隔离层电容就呈现出信号的低阻抗,以及噪声的高阻抗。使用了电感耦合以后,电容耦合就不能传输稳定状态信号,并需要时钟编码数据。

1TI推出的ISO721

TI推出的ISO72x系列隔离器采用电容耦合技术。电容耦合解决方案采用业经验证的、低成本生产制造工艺,并对磁场具有内在的抗扰度。

为了提供恒定信息的传输,ISO72x使用一个高信号速率和低信号速率通道来进行通信,如图9所示。高信号速率通道未被编码,并且其在一个单端到差分转换之后的隔离层上传输数据。该低信号速率通道以一种脉宽调制格式对数据进行编码,并在隔离层上差分传输数据,从而确保了恒定状态的精确通信(1和0的长字符)。

单端逻辑信号在隔离层上的差分传输允许使用低电平信号和小耦合电容。这就呈现出对共模噪声的高阻抗,并且,通过接收机的共模噪声抑制,带来了优异的瞬态抗扰度,也即信号电容耦合需要解决的主要问题。

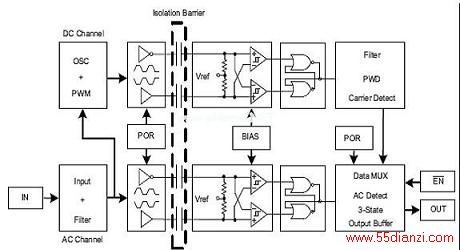

图9:ISO72x与ISO72xM的结构图。

4隔离性能

三个主要标准验证了对于隔离保护的必要性,其分别为UL1577、IEC60747-5-2和CSA。虽然每一种标准都稍有不同,但是均提供了一个对比隔离性能的标准。IEC、UL和CSA的测试证实了输入和输出之间电介质击穿以外的电压。运用这些标准非常简单,因为测试标准和隔离方法无关。图10显示了隔离测试是如何将隔离器看作是两端器件的。尽管每种器件的物理结构存在差异,但隔离测试却是在电介质击穿电压上测定的。

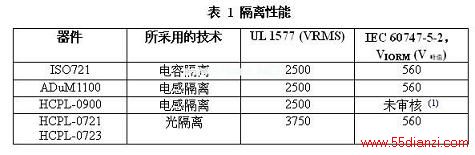

UL1577、IEC60747-5-2、IEC61010-1和CSA测试了ISO72x系列隔离性能。表1显示了说明该三种隔离技术的这五个器件的隔离性能。

所有这三个测试,即UL、CSA和IEC,均对隔离层的质量进行了测试。UL和CSA测试均为应力测试,其使用由厂商设置的规定时间对电介质击穿电压进行测试。在该测试期间,电介质的击穿就是出现的一个故障。IEC测试使用一种被称为局部放电的现象来探测电介质内的无效(void)。一个大电压被应用于该器件中,其是由厂商定义的工作电压的一个函数,然后被降低至另一个电压电平,即Vm。在该低压应用中,对被测试器件进行电介质内的无效局部放电监控。这些无效会导致整个电介质的最终击穿。

5瞬态抗扰度

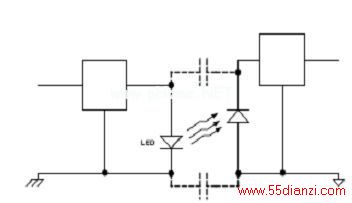

高转换率(高频率)瞬态可以破坏一个隔离层上的数据传输。该隔离层电容提供了一个如图11所示的通道,使瞬态事件穿过隔离层,并破坏输出波形。一个法拉第屏蔽可以使这种在光耦合器或电感耦合器中的位移电流的一部分远离重要的输出结构。


图11:隔离层电容。

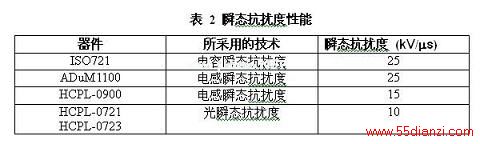

在电容耦合解决方案中,法拉第屏蔽并非是一种可行的解决方案。除了瞬态以外,法拉第屏蔽还会阻塞用于数据传输的电场。为了提供瞬态抗扰度,ISO72x系列电容隔离器只传输fo信号(信号中仅代表最高频率能量的数据信号)。这样就允许有一个噪声频率高阻抗的小耦合电容。其他噪声则来自在隔离层上传输数据的差分技术。图9显示了穿过电容隔离层的四个信号;两个包含低信号速率信息,另外两个包含高信号速率信息。通过使用差分技术,可以在真正的和补偿信号中看到任何穿过隔离层的剩余共模瞬态,而且差分接收机对其进行了抑制。如表2所示,ISO72x系列的瞬态抗扰度和所有具可比性的高达25kV/us的器件一样高。




6自动防护

数据线电路和数字隔离器需要注意的一点就是输入信号损耗的输出状态。输入损耗可能出现在线缆断开或直接从隔离器输入端去除电源。自动防护是指在输入损耗状态下一个决定性的或已知的输出状态。ISO72x系列使用一个周期脉冲来确定输入结构是否有电,并且是否正在工作。如果隔离器的输出端在4us以后没有接收到一个脉冲,那么该输出被设置为一个高状态。ADI推出的ADum1100也在IC的输出部分集成了一个自动防护电路。安华高科技推出的光解决方案(HCPL-0721及-0723)没有提及自动防护,而电感GMR解决方案(HCPL-0900)明确地描述了在电源排序期间输出的不确定性质。

7功耗

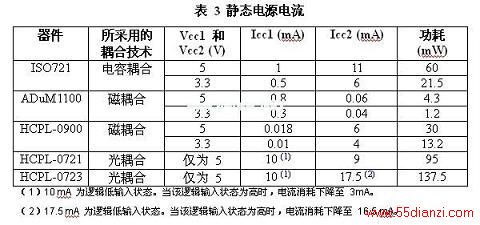

除了隔离层上信号传输的效率之外,输入和输出调节电路的设计同功耗的相关性最大。如表3所示,与电感或电容实例相比,光耦合器的功耗会更高。


8可靠性

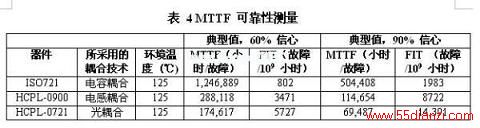

故障前平均工作时间(MTTF)是半导体设备可靠性的标准测量方法。对于数字隔离器而言,这种测量表示集成电路和隔离机制的可靠性。表4显示了一款光、电感和电容数字隔离器的MTTF。与电感及光解决方案相比,ISO721非常可靠。

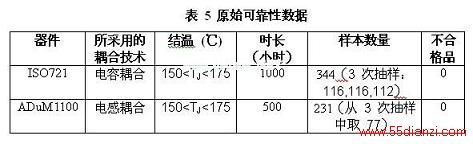

ADuM1100可靠性数据表没有明确地说明MTTF,但是其提供了可靠性测试的结果。表5显示了ISO721和ADuM1100可靠性测试的参数。

9外部磁场抗扰度

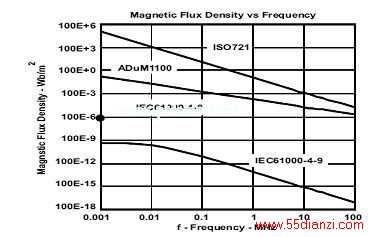

图12对比了ADuM1100和ISO72x(没有找到HCPL-0900的数据)的磁场抗扰度。相对来说尽管这两个实例均对磁场有一定的抗扰度,但是ISO72x提供了更大的裕度。如前面所述,光耦合隔离层电路对外部磁场具有内在的磁化抗扰度。
