交流电流表的内部电路:

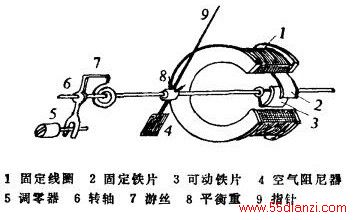

交流电流表可用磁电式表头加整流装置构成，也可使用电磁式（动铁式）表头．电磁式表头的结构如图所示．

交流电流表工作原理：

    当线圈中通以电流时，通电线圈产生磁场，对铁片施加磁力作用，迫使转轴带动游丝转动．当游丝产生的反抗力矩与磁场对铁片的吸引力矩平衡时，指针指出电流的值．

    由于线圈通电吸引铁片使指针偏转的角度与通入线圈中的电流的平方成正比，所以刻度不均匀；由于线圈中通电方向不影响指针偏转方向，所以可交直流两用．

交流电流表使用方法：

1）检查及机械调零．

2）将电流表串接在被测电路中．

3）认真读取数值．

使用注意事项：

1）保存在干燥无腐蚀性气体中．

2）由于外磁场能影响指针的偏转角度，所以使用中尽可能避开外磁场的影响，以防测量不准确．

3）由于刻度不均匀，精确度低，要多次测量求其平均值作为测量值．

4）电磁式电表的抗过流能力强，测量中不必过于担心损坏电表．
