三端稳压器的扩展使用

这里总结了一些常用三端集成稳压器的一些使用知识、扩展功能的方法，以使电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路。下面分别介绍几种常用的方法。

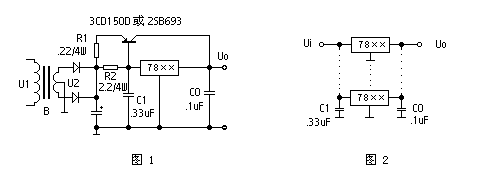

• 多块稳压器并联扩流。

电路如图2所示。这是一种线路简单、无需调整，有较高实用性的电路，其最大输出电流为N*1.5A（N为并联的稳压器的块数）。实际应用中，稳压器最好使用同一厂家、同一型号产品，以保证其参数一致性。另外，最好在输出电流上留有10-20%的余量，以避免个别稳压器失效造成稳压器连锁烧毁。

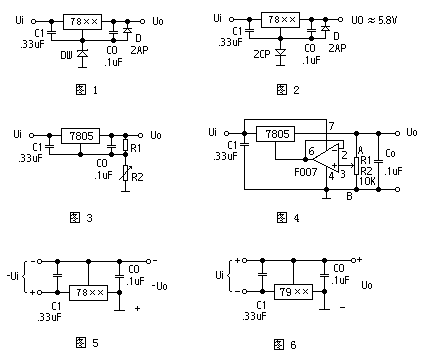

• 输出电压可调电路。

利用78**系列固定输出稳压电路，也可以组成电压可调电路，如图3所示。输出电压Uo=Uxx（1 R2/R1），其中Uxx为稳压块标称输出电压。显然，若将R1、R2数值固定，该电路就可用于固定抬高输出电压。如果将R1或R2换成光敏电阻，便可构成光控输出电压关断电路。图4用运放作为电压跟随器，克服了稳压块静态电流Io的影响，输出电压Uo=Uxx（1 R2/R1），其中R1为电位器中心抽头与A点之间的电阻值，R2为电位器中心抽头与B点之间的电阻值。电路中运放亦可用741运放，输出电压从7-30V连续可调。

• 电压极性变换电路。

如果需要正电压输出而手头只有79**系列稳压块或需要负电压输出而手头只有78**系列稳压块，这种情况下，可以采用图5、6电路进行极性转换，注意输入电压不是对地而是悬空输入的。

图1是用LM317T组成的慢启动正12V稳压电源电路。电路加电时，由于C2上的电压不能突变，故BG1导通，将R2短路，输出电压Uo约为1.5V。随着C2的充电，BG1逐渐退出饱和区，R2上的电压逐渐增大，输出电压Uo也慢慢升高。一直到C2充电完闭，BG1截止，输出电压Uo才达到额定值12V。稳压电源的启动速度由时间常数R3*C2决定。其中二极管2AP是为了帮助稳压器正常启动而设置的。
