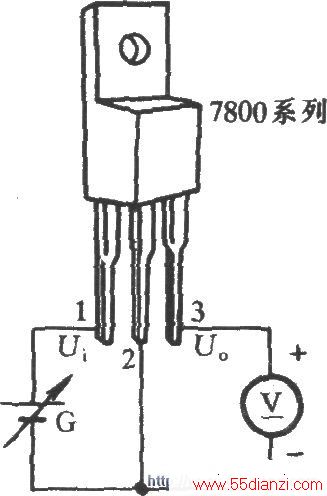

三端稳压集成电路工作性能测试电路如图所示。在三端稳压器的①、②脚加上直流电压(图中是用可调的直流电源G),加时一定要注意G的极性,Ui应比稳压器的稳压值U。至少要高2V,但最高不可超过35V。将万用表打在直流电压挡,测量稳压器的③脚与②脚之间的电压值,则为该稳压器的稳定电压。
本文关键字:集成电路 稳压 传感-检测-采集电路,单元电路 - 传感-检测-采集电路
