可调正输出三端稳压

CW117为三端可调正输出集成稳压器，输出电压可调范围为1.2—37V，输出电流可达1.5A，其1脚为调整端，2脚为输出端，3脚为输入端。

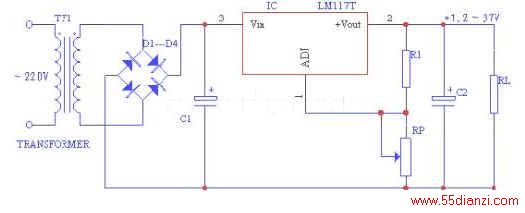

下图为CW117典型应用电路，R1与RP组成调压电阻网络，调节电位器RP即可改变输出电压。RP动臂向上移动时输出电压增大，向下移动时输出电压减小。

当将CW117的调整端直接接地时，即可获得1.2V的固定低压稳压输出。如下图所示为固定低压应用电路。


CW117还可以用于软启动电源电路，如下图所示。刚接通输入电源时，C2上无电压，VT导通将RP短路，稳压电源输出电压Uo=1.2V。随着C2的充电，VT逐步退出导通状态，Uo逐步上升，直至C2充电结束，VT截止，Uo达最大值。启动时间的长短由R1、R2和C2决定。VD为C2提供放电通路。


CW137为三端可调负输出集成稳压器，输出电压可调范围为-（1.2—37V），输出电流可达1.5A。其1脚为调整端，2脚为输入端，3脚为输出端。

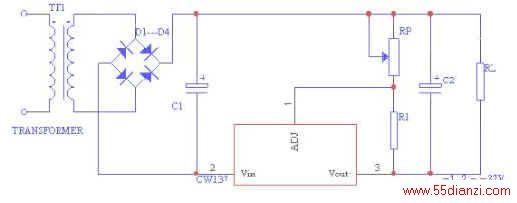

下图所示为CW137典型应用电路。调节电位器RP可改变输出电压的大小，RP动臂向上移动时输出负电压的绝对值增大，向下移时输出负电压的绝对值减小。

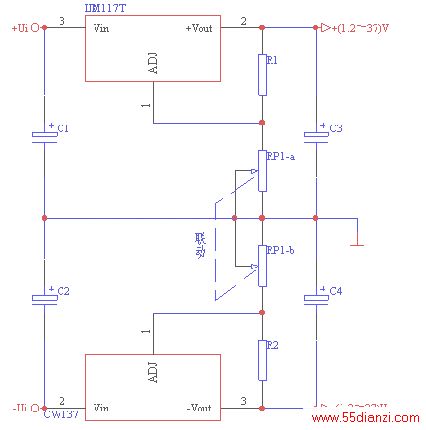

下图为采用CW117和CW137组成的正、负对称输出可调的稳压电源电路，输出电压±（1.2—37V），最大输出电流1.5A。调节双连同轴电位器RP1，即可使正、负输出电压的绝对值同步变化。
