变电站综合自动化保护软件原理

初始化
初始化是指保护装置在上电或复位时首先执行的程序，主要对单片机及可编程扩展芯片的工作方式、参数的设置以便在后面的程序中按照预定的方案工作。（主要包括采样定时器的初始化、控制采样间隔时间、对RAM区中所有运行时要使用的软件计数器及各种标志位清零等程序）
自检

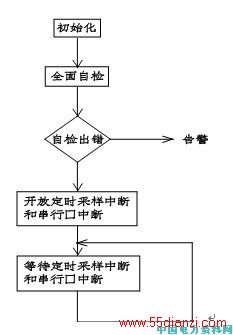

初始化完成之后，开始对保护装置进行全面的自检如果自检不正常则显示装置故障信息，然后开放定时采样中断和串行口中断，等到中断发生后转入中断服务程序。自检的内容和方式：
（1）CPU自检
上电或复位后，执行一组特定的指令，根据其运行结果即得到其状态信息。
（2）RAM自检
对RAM的某一单元写入一个数（如AAH）再从其中读出来，并比较两者是否相等，如不相等则应显示“RAM故障”信息。主程序运行时，除进行上述RAM写检查外，还要针对定值参数区等重要数据可进行CRC校验，如CRC校验正确，即证明此区数据可用；如CRC校验错误，即证明此区数据已损坏，应从E²PROM内读取，更新数据，如数据校验仍不正确，则给出E²PROM出错信息，并给出RAM出错信息。
（3）E²PROM自检
每套定值在存入E²PROM时，都自动固化若干个校验码。若发现只读存储器E²PROM定值求和码与事先存放的定值和不一样，说明E²PROM有故障，则应显示“E²PROM故障”信息。
（4）EPROM自检
对于EPROM采用求和自检，将EPROM中存放的程序代码从第一个字节加到最后一个字节，将求和结果与固化在程序末尾的和数进进行比较。如发现求和自检与源程序求和结果不符，则显示“EPROM故障”信息。
（5）模拟量输入通道自检
模拟量输入通道自检包括对模拟滤波器、采样保持器、模拟多路转换开关和模数转换的检查，可以通过限制判断、数字滤波、采样数据间相关性互相校核等措施来检查，另外还可以在专设一个采样通道，该通道输入是一个标准电压，CPU可以通过对这一通道的采样值的检测来检测多路开关、A/D是否正常。如果得到基准值不超过标称值的千分之五和地测量值不超过满量程千分之五，则认为正常；如果得到基准值超过标称值的千分之五或地测量值超过满量程千分之五，并且连续确认3次，则认为数据采集系统异常。
（6）输出通道自检
在上电或复位后，主程序执行前，读取对应的光耦的状态，若有导通，出口异常；若无导通，再逐一的开放控制出口（绝对不可同时有效，以免出口误动），若CPU在预定的时间内收不到对应的光耦的导通信息，出口异常，更改相应标志位；若有导通，出口正常，更改相应标志位，检测完毕。
在程序运行后，在未发控制命令时，定时读取对应的光耦的信息，如导通则连续几次确认后，仍导通则认为出口异常。同时，在实施控制时，如返校状态出错，亦应给出输出通道出错信息。
（7）CPU间通讯状态
检测串行通讯的某些关键状态位，判断串行通讯是否正常。
