●截断法
截断法是测量光纤衰减特性的基准试验方法（RTM），在不改变注入条件时测出通过光纤两横截面的光功率，从而直接得到光纤衰减。
●插入损耗法
插入损耗法是测量光纤衰减特性的替代试验方法（ATM），原理上类似于截断法，但光纤注入端的光功率是注入系统输出端的出射光功率。测得的光纤衰减中包含了试验装置的衰减，必须分别用附加连接器损耗和参考光纤段损耗对测量结果加以修正。
●后向散射法
后向散射法是测量光纤衰减特性的替代试验方法（ATM），它测量从光纤中不同点后向散射至该光纤始端的后向散射光功率。这是一种单端测量方法。
一般商用仪表衰减的测试方法是截断法和后向散射法。
截断法测试中使用的仪表是光纤模场直径和衰减谱测量仪。测试步骤如下：
①准备不短于1km或更长一些（一般一个光纤盘长：25km）的光纤样品，两端剥除被覆层, 放在光纤夹具中，用专用光纤切割刀切割出平整的端面。
②将测试光纤盘的外端光纤通过专用夹具连接仪表的发射端，将测试光纤盘的内端光纤通过专用夹具连接仪表的接收端，检查光接收端的聚焦状态, 如果曲线不在屏幕的正中央或光纤端面不够清晰, 则需要进行位置和焦距的调整。
③在光纤注入端打一个半径30mm的小环，滤除LP11模的影响，测试此时的传输功率。
④保持光源的注入状态不变（在光纤注入端打一个半径30mm的小环），将测试光纤样品截断为2m的试样，光纤通过专用夹具连接仪表的接收端，检查光接收端的聚焦状态, 如果曲线不在屏幕的正中央或光纤端面不够清晰，则需要进行位置和焦距的调整。测试此时的传输功率。
将两条传输功率测试曲线相比较，通过数据分析处理，得到光纤在1310nm和1550nm波段的衰减谱特性。
后向散射法测试中使用的仪表是光时域反射计。测试步骤如下：
①将测试光纤盘的外端通过熔接光纤连接器或裸纤适配器，接入光时域反射计进行测试。
②测试中光时域反射计使用最小二乘法（LSA）计算光纤的衰减，此方法可忽略光纤中可能的熔接或接头损耗对光纤链路测试造成的影响。
③如需分段测试光纤链路的衰减可使用两点法进行测试。
④光纤衰减测试中，应选择光纤测试曲线中的线性区域，避开测试曲线近端的饱和区域和末端的反射区域，测试两点间的光纤衰减（dB/km）。
⑤更改光时域反射计的测试波长，分别对1310nm和1550nm波长处的光纤衰减特性进行测试分析。
实际测试中，可以通过截断法和后向散射法两种测试方法验证光纤衰减的测试数据。对于带有光纤连接器的测试光纤样品，为了不破坏已安装的光纤连接器，则只能使用后向散射法进行单端非破坏性测试。
（2）波长色散的测试方法
波长色散是由组成光源谱的不同波长的光波以不同群速度传输引起的光纤中每单位光源谱宽的光脉冲展宽，用ps/nm表示。它取决于该光纤的特性和长度。波长色散的主要测试方法如下：
●相移法
相移法是测量光纤波长色散的基准试验方法（RTM）。它在频域中通过检测、记录和处理不同波长正弦调制信号的相移来测量不同波长信号的群时延，从而推导出光纤波长色散。
●脉冲时延法
脉冲时延法是测量光纤波长色散的替代试验方法（ATM）。它在时域中通过直接检测、记录和处理不同波长脉冲信号的群时延，从而推导出光纤波长色散。
●微分相移法
微分相移法是测量光纤波长色散的替代试验方法（ATM）。它在1000nm~1700nm波长范围内由两个相近波长间的微分群时延来测量特定波长上的波长色散系数。
一般商用仪表波长色散的测试方法是相移法。
测试中使用的设备是色散测量仪。测试步骤如下：
①测试光纤样品应不短于1km。光纤两端做好光纤连接器。
②在色散测试时应先用两根标准光纤跳线分别连接色散测量仪的输入端和输出端，通过法兰盘连接两根光纤跳线的另一端，将色散测量仪自环，测试此时的参考值。
③再将测试光纤通过法兰盘接入光纤环路。
④根据测试光纤样品，设定光纤类型；数据拟合方式；光纤测试中的群折射率；测试光纤长度；；测试波长范围；波长间隔等。
⑤测试光纤的零色散波长、零色散斜率和色散系数等。通过对测试数据的分析处理得到光纤的色散特性。
光纤参数测试中的不确定度评定方法：光纤参数测试中的不确定度评定一般参考下面提到的方法进行。主要考虑测量仪器引入的不确定度和测量重复性两方面因素。
3、光纤参数测试中普遍存在的问题
以单模光纤B1.1类（即非色散位移单模光纤）、B1.3类（即波长段扩展的非色散位移单模光纤）和B4类（即非零色散位移单模光纤）为例说明光纤参数测试中普遍存在的问题。光纤参数测试中普遍存在的问题是单模光纤的截止波长指标超标的问题。
根据国内光纤光缆标准，截止波长可分为光缆截止波长λCC、光纤截止波长λC和跳线光缆截止波长λCj，光纤光缆的截止波长指标应符合表二中的相应规定。光缆使用长度不小于22m时应符合表二中λCC规定，使用长度小于22m但不小于2m时应符合表二中λCj规定，使用长度小于2m时应符合表二中 λC规定，以防止传输时可能产生的模式噪声。
表1中B1.1和B1.3类光纤截止波长的指标相同，以下我们将B1.1和B1.3类光纤简称为B1类光纤。
在对国内光纤光缆厂商光缆产品的委托测试中，在四种规格的光缆产品中以192芯（其中B1类光纤178芯，B4类光纤14芯）为抽样基数，随机抽取B1类光纤样品12根，B4类光纤样品4根，测试单模光纤的截止波长参数。测试结果中单模光纤的截止波长普遍存在超标现象。

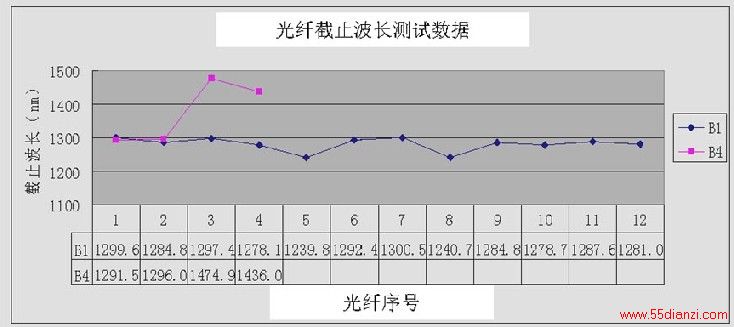

光纤测试数据如图1所示，从图中看出B4类光纤的截止波长满足指标要求，B1类光纤截止波长除二根满足指标要求外，其它都大于截止波长指标的上限。
图1、光纤截止波长测试结果
由于光纤截止波长过大，超过了系统预期的工作波长。无法避免系统中光传输时模式噪声和色散功率的代价的影响。光纤的截止波长超标，使光纤不能处于单模（基模LP01）工作状态，对系统中光信号的传输造成干扰，影响了传输质量。所以应严格控制光纤光缆截止波长的范围，对光纤纤芯生产工艺进行改进，对光纤光缆的成缆过程进行监控。
4、结束语
光纤参数测试是光纤及光缆测试中的重要技术指标，对光纤光缆的质量至关重要。本文归纳了光纤参数的测试方法、不确定度评定准则、以及在光纤光缆测试中存在的问题。总结了实际测试中对测试方法的应用和改进，以及可能遇到的问题和解决方法。
