μP监控电路及实时时钟选型

200)this.width=200" border=0>

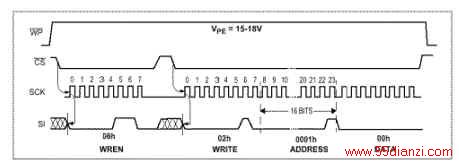

    注意：在设置复位门限的操作中对存储器的写操作确实会影响存储器单元（0001H）的内容。

    2）设置的电压门限比当前的低

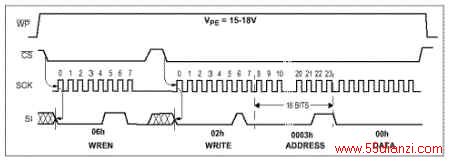

    此时，在设置之前要先对芯片内部的复位门限进行复位，操作步骤和时序如下：
    WP引脚连接电压15～18V；
    VCC连接工作电压＞3V；
    对X5045/43作WREN操作（操作码06H）；
    写00H数据到存储器地址0003H（操作码序列：02H，00H，03H，00H）；
    重复第一种情况的四个步骤。

200)this.width=200" border=0>

    注意：在设置复位门限的操作中对存储器的写操作确实会影响存储器单元（0003H）的内容。

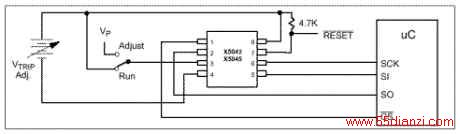

    3）设置复位门限电压的典型电路如下：

200)this.width=200" border=0>

   200)this.width=200" border=0> X5045/43的上电时状态怎样？
    答：X5045/43上电时状态：
    1）器件处于低功耗状态，直到CS的下跳沿激活器件；
    2）SO处于高阻状态；
    3）产生一个标准周期的复位信号（宽度为TPURST=200ms）；
    4）内部状态寄存器：写允许位WEL处于复位状态；标志位WIP=0；块保护位BL0、BL1和看门狗定时设置位WD0、WD1是非易失性的，保持上次写入的状态。
    200)this.width=200" border=0> X5045/43有哪些对存储器的保护措施？
    ：X5045/43对存储器的保护有硬件WP保护、软件写命令WREN保护和块保护（BL0、BL1），所有保护都是‘与’的关系，必须同时为‘允许’，才能对存储器写。这些保护对状态寄存器的非易失性位（BL0、BL1、WD0、WD1）有同样的保护作用。详见下表：
