一、 编制依据：
1、"中国建筑技术集团有限公司"工程编号为：04C0503的有关电气施工图纸
2、国家和北京市现行有关工程施工和验收的标准、规范、规程、图集：
《建筑工程施工质量验收统一标准》(GB50300-2001)
《建筑电气安装工程施工质量验收规范》（GB50303-2002）
《电气装置安装工程母线装置施工及验收规范》 (GBJ149-90)
《电气装置安装工程电气设备交接试验标准》 (GBJ150-91)
《电气装置安装工程电缆线路施工及验收规范》 (GB50168-92)
《电气装置安装工程接地装置施工及验收规范》 (GB50169-92)
《建筑电气安装工程通用图集》（92DQ）
《建筑安装分项施工工艺标准》（DBJ01-26-2003）
《FJD-2001人防电气图集》
3、我国现行的的安全生产、文明施工、环保及消防等有关规定，以及北京市建筑工程施工现场安全标准管理标准
4、投标大型公共民用建筑工程的施工经验。
二、工程概况：
本工程为XXX1#、2#、3#、4#、5#、6#楼和地下车库，主体结构为钢筋混凝土框支剪力墙结构，属一类高层居住建筑面积大约地上部分99000平米，地下部分车库24958平米、自行车库6570平米、人防3373平米。
1、供配电系统
供电负荷等级分一、二、三级负荷。
一级负荷：消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾报警装置及保安通讯等
二级负荷：非消防电梯、热交换泵、生活泵
三级负荷：其他电力负荷及住宅照明
供电电源由地下一层的两个变配电室引来，独立双路10KV进线，低压母线分段进行，一、二级负荷由不同母线段同时供电。
本工程采用放射式与树干式相结合的供电方式，对正压风机、消防电梯及公共照明等一级负荷采用双电源末端互投。
2、照明系统
照明系统包括一般照明、局部照明和应急照明。
住宅楼梯等采用声光控制，以利于节能，消防强启。车道日光灯作为应急照明灯采用EPS供电。所有灯具都加装一根接地线。
照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护（动作电流30mA）。
3、动力配电系统
本工对一、二级负荷均采用双电源末端自投方式（引至不同低压母线段），小于、等于15KW的电动机采用直接启动的方式，大于15KW的电动机采用降压启动方式。
消防动力配电干线选用ZR-YJV交联聚乙烯90℃电力电缆。消防动力及照明支线选用ZR-BV-500V聚乙烯绝缘铜芯阻然导线，所有支线均穿钢管沿墙及楼板暗敷。
4、防雷及接地系统
本工程按照二级建筑物设置防雷保护措施
采用TN-S接地系统，利用结构底板作为防雷接地装置（同时也作为电气综合接地装置）将基础底板上层主筋焊接成间距不大于20*20米的网格，并取若干点与下层钢筋可靠焊接，并利用构造柱的主钢筋两根直径不小于16mm作为防雷引下线，上端与避雷带可靠焊接、下端与接地网可靠焊接，接地电阻小于0.5欧姆，当不能满足时补打接地极。作为引下线的柱内主钢筋的连接及它和接地网钢筋的连接处可靠焊接，钢筋的焊接长度大于钢筋直径的六倍，相临引下线的距离不超过18米，每层楼板钢筋均与引下线做可靠焊接，形成等电位连接，弱电中心、电梯井道、变配电室、电气竖井等预留引至地梁的60*6热镀锌扁钢。凡引入建筑物内的各种金属管道均与综合接地装置可靠连接。卫生间做局部等电位连接。
5、消防报警系统
本工程为一类建筑，属一级保护对象，消防控制中心设在2#楼地下一层。
在商户、库房、会所、电梯间、走廊等处设感烟探测器、车库设感温探测器，在楼梯间出入口、走廊、电梯厅等处设手动报警按钮及消防对讲电话，消防泵房、变、配电室、电梯机房等房间设消防直通电话。
6、电话系统
电话电缆由室外弱电井穿管埋地引入地下一层弱电中心。
7、有线电视系统、网络系统
有线电视、网络电缆由室外弱电井穿管埋地引入地下一层的电话机房。
8、可视对讲系统、闭路监控系统
保安监控系统设在消防控制中心，在车库出入口、住宅入口、电梯轿厢及室外重要场所设置摄象机。
所有弱电系统只做到配管预留。

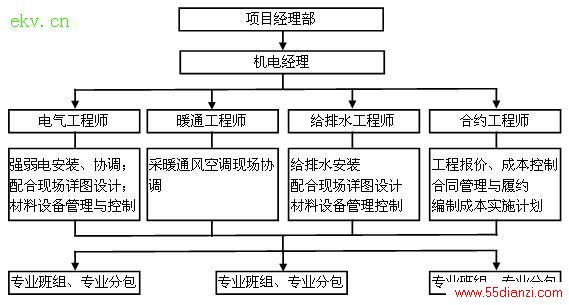

三、机电工程施工组织结构及岗位职责

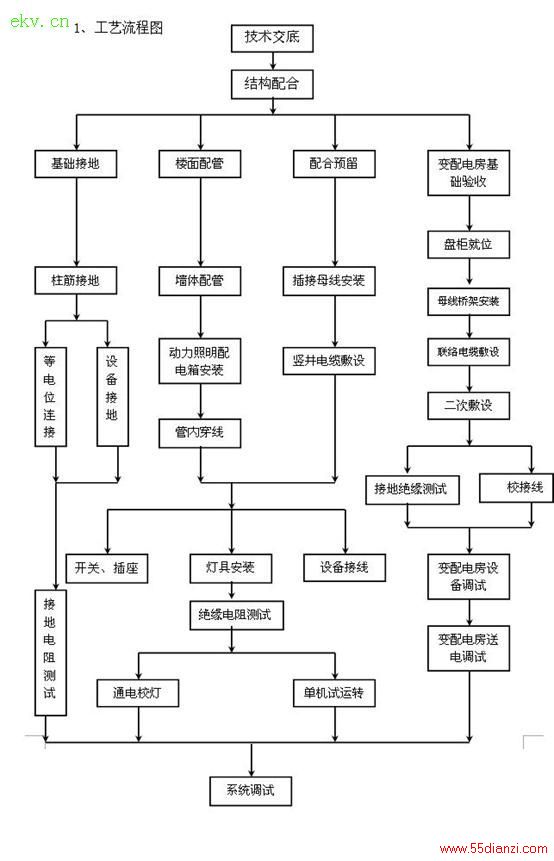

各阶段组织工作列表如下：
序号
施工阶段
工作内容
1
前期准备
编制单项施工技术交底
预埋管材的选型和采购、进货
编制、复核预留洞、预留套管的施工图纸
绘制施工详图、机电综合图纸
施工队伍的选择和组织进场
细化总控计划，编制阶段计划、月计划、周计划以及日计划
组织施工机具、机械的进场及检修
临时用电的设计和敷设，搭设临时设施
2
结构配合
地下室结构施工阶段，进行电气管线预埋、预留、防雷接地的作业，进入地上结构时，施工队伍适当提前插入，配合土建开始电气管线预埋施工
提前完成设备材料的选型、审批和订货及深化设计
3
安装调试
大面积开展机电工作，并配合装修完成各部位的施工
变配电室、机房施工
电气各系统的调试
提前组织并协调部分系统如室外工程、消防系统的验收
4
收尾验收
大面积的收尾和调试
竣工清理
准备报竣工资料
劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。
由于本工程面积较大，质量标准要求高,需根据工程各阶段施工重点，及时调配相应专业劳动力，实行动态管理。
根据流水段的划分、施工工期的要求，以及工料投入综合分析，施工劳动力安排详见机电配套计划。
四、 主要施工机械设备配置
根据施工方案、施工进度，按照施工机械的类型、数量、进场时间等，编制建筑安装机具的需要量计划，确定施工机具供应办法和储运方式安排，需用储存面积和构筑物。具体施工机具需求计划详见机电配套计划。
工期计划及保证措施
总则：本工程必须采用均衡、节拍、立体交叉作业。机电工程应打破常规，与结构、装修、市政工程密切配合插入，保证工程按期完成。

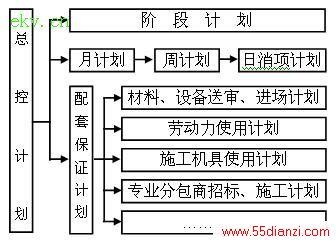

为保证总控计划如期完成，本工程采用以下计划体系：
1、由总控计划编制相应施工计划。根据总控计划制订阶段计划和月计划，由阶段计划和月计划制订周计划，再由周计划制订日计划，层层落实总控计划。
2、由各类计划保证总控计划实现。形成以日计划保证周计划，周计划保证月计划，月计划保证阶段计划，阶段计划保证总控计划的计划保证体系。
3、计划实施过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划，进而影响总控计划。
4、切实落实机电配套计划的实施，保证施工计划的进展和实现。
5、及时与土建等专业进行计划协调，避免工序、技术、作业面等矛盾而影响计划的实施。
6、对计划进行严格管理，建立相应奖惩制度，切实保证计划的实施效果。
五、技术及质量控制保证措施
（一）、 专项技术及质量控制保证措施
2、关键工序
结构配合管路预埋
3、质量控制点及控制措施
分项工程
质量控制点
质量控制措施
施工准备
材料计划
材料送审
施工方案
认真编制
结构预埋
位置标高正确
线管保护层
漏埋、错埋
管路弯扁度
确保按基准标高线施工
避免预埋的管路三层交叉
认真查阅图纸
逐个检查
孔洞留设
漏留、错留
编制孔洞留洞图和留洞检查表
桥架安装
位置、标高正确
与水管、风管间距正确
支架排列正确
绘制综合图解决
线槽安装
位置、标高正确
与水管、风管间距正确
支架排列正确
绘制综合图解决
管路暗敷
支架间距
与水管、风管间距正确
接线盒、过线盒接线正确
管路弯扁度
消除质量通病
管路明敷
支架间距
与水管、风管间距正确
接线盒、过线盒接线正确
管路横平竖直
管路弯扁度
消除质量通病
穿线配线
导线涮锡、压接接线帽
导线损伤
严格涮锡工艺、使用专用接线帽
穿线时注意保护导线
电缆敷设
电缆平直、固定牢固
电缆弯扁度
电缆排列整齐、美观
根据电缆排布图进行协调
电缆按次序敷设
器具安装
器具固定方法正确
位置标高正确
研究照明器具的安装方法
准确定位
设备安装
安装方法、位置标高正确
制订专项施工方案
