低待机功耗可控PFC关断的单输出PWM控制器

低待机功耗可控PFC关断的单输出PWM控制器

点击数:7180 次   录入时间:03-04 11:46:23   整理:http://www.55dianzi.com   电源

  NCP1230设计了几个新技术特色以实现低待机功耗的中功率AC/DC开关电源,适于笔记本计算机、电池充电器及其它消费类电子设备。引线端子少,功能齐全,8PIN封装,包含了全部控制功能,建起一个有效的供电系统。它是一个电流型控制器,斜波补偿放在内部。加入了前端PFC的管理电路,并在待机时禁止PFC工作,自己进入跨越周期式工作,以限制峰值电流,且不会降到产生音频噪音的范围,内部含有高压起动源,消除了对外部起动元件的需要。

  NCP1230的内部锁存功能,可用于OVP保护,令CS触发到3V去锁住PWM,并用拉下Vcc电压到地电平去复位,真实的过载保护,内部2.5ms的软起动,前沿消隐,频率抖动,改善EMI.

  主要特点有:

  ●电流型控制,内部斜波补偿。

  ●内部高压起动电流源,极大降低起动功耗。

  ●超低待机功耗。

  ●低峰值电流的跨越周期能力。

  ●直接控制PFC的Vcc供给及关断。

  ●内部2.5ms软起动。

  ●内部前沿消隐。

  ●初级侧过流及过压保护。

  ●短路保护,利用辅助绕组协助完成。

  ●+500mA / -800mA峰值电流驱动能力。

  ●直接光耦反馈连接。

  ●定频工作,三个品种,65KHz,100KHz及133KHz.

  ●无铅作业。

  主要应用场所为,中大功率AC/DC适配器,充电器,TV显示器等。

  图1为典型应用电路:

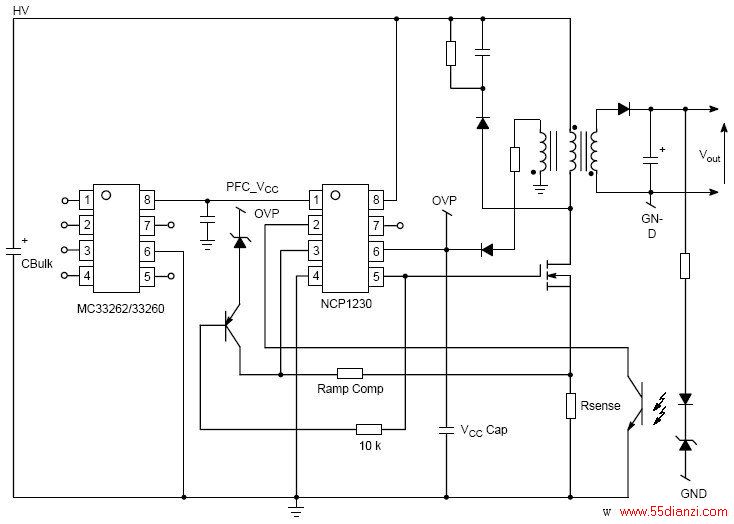

图1  NCP1230组成的AC/DC简化电路

图1  NCP1230组成的AC/DC简化电路

  八个引脚功能描述如下:

  1PIN PFC Vcc控制端,此端直接接PFC Vcc,内部经一低阻开关接自身Vcc,待机时及起时,令此开关关断,当VAUX稳定后,打开此开关,供PFC控制器起动。

  2PIN FB回馈端,光耦的光电三极管集电极拉低此端电平以达到稳压调整,电流设置点减到峰值25%时,进入跨越周期。

  3PIN CS / OVP电流检测端。它有三个功能,电流检测,内部斜波补偿信号取样,高于3V时锁死的OVP功能。

  4PIN GND  IC公共端。

  5PIN DRV驱动输出端,有+500mA / -800mA驱动能力。

  6PIN Vcc控制器供电端,最高18V,7.7V关断。

  7PIN  NC.

  8PIN HV高压端子,直接接Bulk电容高压完成起动,给Vcc电容充电,正常工作后关断。

  图2给出内部功能方框电路。

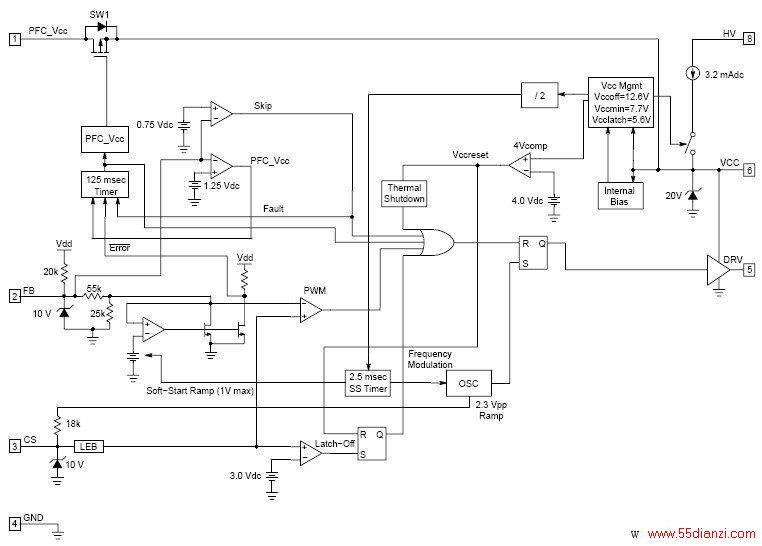

图2 NCP1230控制IC的内部等效电路

图2 NCP1230控制IC的内部等效电路

  下面详细介绍NCP1230的功能特色及设计程序。

  NCP1230是一个电流型控制器,其提供定频式PWM所需的全部功能,包括逻辑电路,保护

  电路及输出驱动,适于低成本的、中、小功率脱线电源应用,诸如Note Book适配器,机顶盒,TV及监视器等。

  NCP1230可以直接接高压源,提供无损起动。消除外部的起动电路,此外,它还具有PFC的Vcc输出端,用于给功率因数校正控制IC提供偏置电源,或给其它电路供电,NCP1230能管理此端子在其待机状态及在过载条件下的开与关。


  PFC-Vcc

  如NCP1230内部电路所示,它有一个低阻抗开关SW1,从6PIN到1PIN,当电源工作在正常负载下,PFC-Vcc信号给出35mA连续电流供PFC使用。

  接在NCP1230的PFC Vcc端,直接送到PFC的控制芯片的Vcc处。仅要一支0.1μf旁路电容即可。

  NCP1230的典型应用电路如图3。

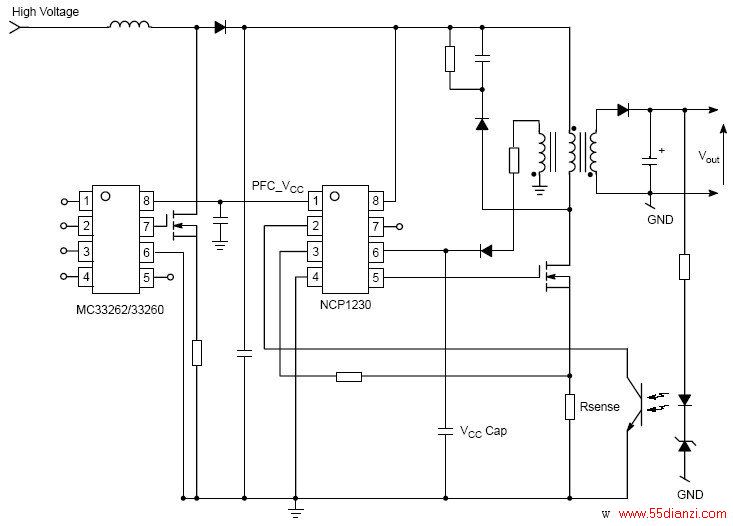

图3  NCP1230的典型应用电路

图3  NCP1230的典型应用电路

  反馈

  反馈端设计成光耦光电三极管集电极直接接于FB端子,它通过内部20KΩ电阻上接Vcc电源,此反馈输入信号被1/3分压后,接到PWM比较器的反相输入端,而同相输入端接至电流检测信号(图4)。

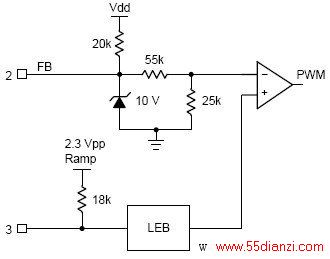

图4 NCP1230的反馈连接法

图4 NCP1230的反馈连接法

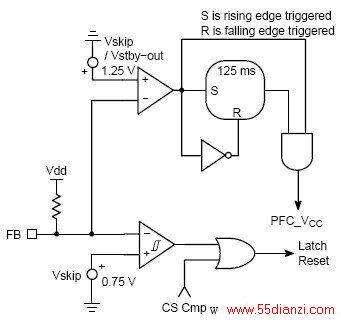

 图5  反馈与跨越周期电路

 图5  反馈与跨越周期电路

  NCP1230为峰值电流型控制器,此处,反馈信号正比于输出功率,在初始周期中,功率开关开启,变压器初级电流增长,当峰值电流达到反馈电压的水平时,PWM比较器即从低电平到高电平,复位PWM的锁存触发器,然后关断外功率开关,直到下一个振荡周期开始。

  反馈输入端被箝制在正常的10V水平,以应对ESD保护。

  跨越周期模式

  反馈输入与跨越周期逻辑并联相接(图5),当反馈电压降到最大峰值电流的25%以下时,IC为防止此电流进一步减少,开始消隐输出脉冲,此称做跨越周期模式工作,当控制器进入跨越周期工作模式时,变压器的工作按猝发频率冲宽度工作,减小了平均输入功率。

  此处,Vc - 控制端子电压(反馈输入)。

  Ipk- 峰值初级电流。

  Rs - 电流检测电阻。

  3   - 反馈回路电阻分压比。

  跨越电平 = 3V?25% = 0.75V.
