1 NC 不接 2 Vcc 逻辑及低端门极驱动供电 3 VDC IC启动及DC总线检测输入 4 RT 最小频率定时电阻 5 RPH 预热频率定时电阻 6 CT 振荡器定时电容 7 CPH 预热定时电容 8 COM IC电源及信号地线 9 SD 关断输入 10 Cs 电流检测输入 11 LO 低端门极驱动输出 12 Vs 高端浮地 13 HO 高端门极驱动输出 14 VB 高端门极驱动浮动供电
２ ＩＲ２１５６的工作模式 ２．１ 欠压关断模式（ＵＶＬＯ） 欠压关断模式是当供电电压ＶＣＣ低于ＩＣ的开启门限电压时的一种保护模式。ＩＲ２１５６的欠压关断模式可保证ＩＲ２１５６在供电电压不足时不致于被损坏。 ２．２ 预热模式（ＰＨ） 预热模式工作于灯管灯丝开始加热直至加热到正确的点燃温度期间，它是延长灯管寿命以及降低点燃电压的一种模式。ＩＲ２１５６可在ＶＣＣ超过ＵＶＬＯ门限时进入预热模式。ＣＳ脚的过流保护在预热期间将被屏蔽掉。 预热频率通常由并联的电阻ＲＴ和ＲＰＨ以及定时电容Ｃ１来决定。ＣＴ分别在到达１／３和３／５的ＶＣＣ电压时充电和放电。在预热模式期间，当ＣＰＨ脚电压高于７．５Ｖ时，ＩＲ２１５６将产生过流保护和ＤＣ总线电压复位功能。
２．３ 触发模式ＩＧＮ
触发模式的任务是建立触发灯管所需的高电压并触发灯管。当管脚ＣＰＨ上的电压超过１３Ｖ时，ＩＲ２１５６进入触发模式。
２．４ 运行模式ＲＵＮ
当灯管成功触发后，镇流器进入运行模式，电路运行在运行模式表示灯弧已经建立，灯管以给定的功率工作在ＩＣ所处的状态。运行模式的振荡频率是由定时电阻ＲＴ和定时电容ＣＴ决定的。
２．５ ＤＣ总线欠压复位
当ＤＣ总线电压过低时，灯管的输出级将接近或低于谐振频率，这同样会造成硬开关，并破坏半桥的开关。为了防止这种现象的发生，可用管脚ＶＤＣ测量ＤＣ电压，并在管脚ＶＤＣ上的电压低于１０．９Ｖ时线性拉低管脚ＣＰＨ上的电压，以使得Ｐ沟道ＭＯＳＦＥＴ在ＤＣ降压时关断，并使频率提高到高于谐振点的一个安全的工作频率上。
２．６ 故障模式ＦＡＵＬＴ
在预热模式过后的任何时间，如果电流检测管脚ＣＳ上的电压超过１．３Ｖ，ＩＲ２１５６将进入故障模式，此时驱动输出ＨＯ和ＬＯ都被置为低电平。ＣＰＨ对ＣＯＭ放电以复位预热时间，同时ＣＴ也对ＣＯＭ放电以关断振荡器。要想退出故障模式，ＶＣＣ脚的电压必须下降至低于ＵＶＬＯ的下门限，或将管脚ＳＤ的电压拉高至５．１Ｖ以上。这两种方式都可以使ＩＲ２１５６进入ＵＶＬＯ模式，一旦ＶＣＣ脚电压大于开通门限，同时ＳＤ低于４．５Ｖ，ＩＲ２１５６又将重新进入预热模式并开始振荡。
３ 应用电路

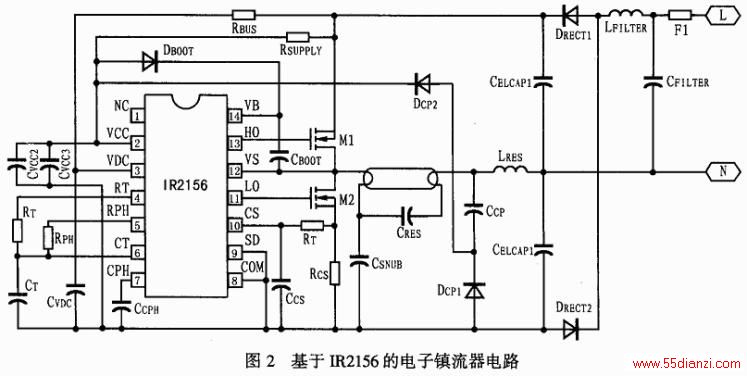

图２所示是基于ＩＲ２１５６的电子镇流器电路。通过定时电容ＣＴ的内部死区时间电阻ＲＤＴ可以定义ＬＯ和ＨＯ的死区时间，最终的运行频率则由定时电容ＣＴ设置。由定时电阻ＲＴ和ＲＰＨ以及定时电容Ｃ可设置预热频率。预热时间的设置可由管脚ＣＰＨ上的电容从０充电到１３Ｖ的时间来决定。设计时，可用外部电阻ＲＣＳ和内部１．３Ｖ门限共同决定电路的最大触发电流。对于本电路，由于死区时间为０．６μｓ，运行频率为４３ｋＨｚ，故ＣＴ和ＲＴ应分别选为４７０ｐＦ和４３ｋΩ。
预热频率的选择要保证灯丝在预热时间内达到足够的温度，本电路将预热频率定为７０ｋＨｚ。
由于本电路的预热时间为５００ｍｓ，最大触发电流为２．０Ａ，因此有：ＣＰＨ＝０．２２μＦ，ＲＣＳ＝０．６１Ω。上一篇：高压钠灯电子镇流器的研制
