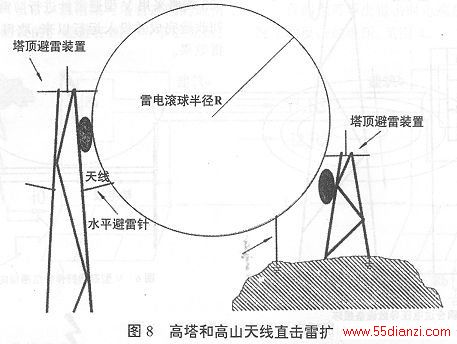

2．2．2 避雷引下线
常规的避雷引下线是具有一定截面积的元钢、角钢、和多股铜芯线等。雷电冲击电流流经避雷引下线时，引下线周围会产生强磁场。因此，对低压系统而言，上述类型的引下线都不十分理想。
静电场同轴电缆大大克服了常规引下线的缺点，它可改变瞬态响应，其特性阻抗只有铜芯线的四分之一，冲击阻抗小于铁塔阻抗的十分之一。这种电缆的内、外导体之间的电容较大，降低了它的阻抗，并且使电缆截面上的电压降小到绝缘介质能够承受的水平。雷电放电电流通过同轴引下线的内导体入地时，接地的外屏蔽层对内导体起屏蔽作用，防止引下线与建筑物之间存在很高的电压以及引下线周围的强磁场对建筑物内低压系统的感应。
因此，静电场同轴电缆能够安全地将雷电流从通信塔或高层建筑上引导入地。
2．2．3 接地系统
外部防雷接地主要是为了在雷击的情况下，快速、安全地将雷电流导入大地。
低压系统的防雷接地，其概念不仅仅是外部防雷地，还涵盖了直流工作地、交流工作地、保护地等接地概念。现代的接地系统，应尽可能是低阻抗的，以对雷击和瞬态过压提供防护，以及抑制通信电子系统的噪声。
接地方式，应按单点的原理设计，即直流工作地、交流工作地、保护接地和防雷接地等四种接地宜共用一组接地装置的联合接地方式，这是目前国际、国内各种防雷规范所共同推荐的。
接地技术本身不是一门精密的学科，在实际应用中不可生搬硬套。在地电阻率很高的地区，如在高山微波站和高山电视台，采用等电位的措施比绝对的把系统的接地电阻降下来要来得经济有效。江西704电视台坐落在井冈山黄洋界1400 m的山顶上，植被仅0．4m左右厚，下面全是岩石，地势险峻，雷害严重。在这个台的防雷改造工程中，我们将绝对地阻降到一定水平后，考虑到在仅靠过分延长接地体和增大地网面积来继续降低接地电阻，对于抗雷电冲击效果并不好，另外电视台拮据的接地经费也不允许增加工程量，于是我们采取了严格的等电位措施，并在实际运行中取得很好的效果。
所谓联合接地方式也不是绝对的。首先，一般对建筑物及其内部系统本应联合共地，但有些设备厂家却强调其设备的工作地必须独立接地，原因估计有两个：一是担心大楼其它接地不可靠；二是担心漏电流工频干扰信号窜入。其次，特殊的发射设备如机场的指点信标机，其工作地是作为辅助发射电极，因此必须独立接地。再者，野外分散布置并且雷电较强地区，如昌北机场跑道旁的各气象设备的防雷，可设置独立避雷针。独立避雷地网和设备的工作地网要保持一定距离。对同一系统的独立地网之间可用地网连接器相接（如德国OBO公司的GAP－480D），两个地网平时处于隔离状态，雷击时，当它们之间的电位差超过1000V时，地网连接器自动导通，以平衡两个地网的电位。
2．3 内部防雷系统
内部防雷系统包括屏蔽、等电位、限幅、金属导体的路由布置、接地等措施。在一个完善的内部防雷系统中，这些措施是不可或缺的，它们从各方面对产生瞬态过压的耦合机制起防护作用。限于篇幅，下面谈一谈现代低压电源主要的限幅设备———瞬态过压保护器（又称浪涌抑制器，简称电源防雷器）：
3．3．1 电源防雷器
电源防雷器的主要作用，是在雷电波的冲击到来时瞬间足够快地将其导入接地体，并且使防雷器之后线路上的残压降低到能够保护设备的安全。
电源防雷器的性能决定了其作用。通流量、箝位电压、响应时间是电源防雷器的三项主要性能指标。要弄清这些指标的含义需要一些比较深入的知识。防雷器的主要工作原理，是通过将瞬间雷电波钳位于安全电压来达到保护电器设备免遭雷击，这里面涉及一个来雷大小的问题，国际标准测试指标一般是10kA、8／20us（图2）的雷电冲击波。而在实际应用中，雷电流的冲击可达几十至上百kA，这时候要从两方面来衡量防雷器的性能。一方面防雷器的最大耐冲击电流能否满足要求，如果防雷器的最大耐冲击电流小于实际进入线路的雷电的冲击电流，则防雷器本身会被损坏，我们在抚州708电视台（山顶上）的应用中发现耐冲击电流较小的雷地通在成功保护了设备的同时，本身被雷电流击坏，后来换上德国OBO的V25（初级）和V20（次级），经过了一些大的雷击考验，受保护的设备和防雷器本身均安然无恙。因为V25的最大耐冲击电流可达100kA。另一方面来说，国际上较先进的防雷器钳位电压的能力与雷电来波的转换比是1：3，虽然在标准测试电流10kA、8／20us的冲击下，防雷器的残压可能满足安全要求，但是实际来波往往大于这个测试指标，比如在雷电流达到20kA、50kA的情况下，防雷器出线侧的残压就可能会大于设备的安全保护电压。在这里的分级保护概念无疑是一个最好的解决方案，举例说假如来波是50kA、8／20us时，可以肯定所有的同类防雷器（假设防雷器的最大耐冲击电流大于50kA）残压会在1500V以上（通讯设备输入电压模块一般承受瞬间冲击电压可达1000V），就会导致受保护设备的损坏。这时就应再加装第二级防雷器将第一级的残压再次钳位转换至安全电压范围。
据统计电子设备所受雷害的80％是由雷电波侵入电源部分引起的，因此电源防雷器选型相当重要。目前，国内市场上380V低压电源防雷器（包括进口和国产的）不下几十种。但专业高档的低压防雷器真正在国内较广泛的应用也只是近几年的事。我们从1993年起为遭受过严重雷击的单位根据不同的条件选用了性能指标优良的美国的力博特、英国的雷地通、德国的OBO和中美合资爱劳的电源防雷器，经过几年的考验，均取得了十分理想的效果。同时，也使我们获得了这些防雷器应用的一手资料。
防雷器的标准在ANSI／IEEE、UL、IEC、CCITT、FCC、CSA、DIN、NEC等国际标准中分别都有相应的规定。
国内权威的低压防雷器测试机构分别是：原邮电部电信总局通信防护技术维护支援中心；原邮电部通信产品防护性能监督检验测试中心；中国铁路通信信号总公司沈阳雷电防护试验站；电子工业安全与电磁兼容检测中心；电力部电力科学院等。
这些测试机构尤其是邮电部测试机构提供的检测报告可为电源防雷器主要性能指标提供可靠的、值得信赖的依据。
只要电源系统严格规范实施，加上性能优越的电源防雷器，可以将来自电源的瞬态过压（雷电、电网设备切换等形成的）对低压系统造成的危害降低到接近于零。
