交流电流传感器品种及选型方法

1、概述 交流电流传感器产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用精密恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。采用24伏或12伏安全电压供电，具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。 交流电流传感器中剩余电流传感器专用于漏电监控，监测电气线路或电气设备绝缘状态，避免电气线路或电气设备绝缘性能降低引起的事故。产品符合GB/T 13850-1998、GB 1208-2006。 2、国内主要品牌及型号 国内生产交流电流传感器厂家、型号品牌繁多，主要常见的产品有：上海安科瑞BA05-AI、BA10-AI、BA20-AI、BA50-AI，其中BA50-AI 0～1A/4～20mA为有源低压剩余电流传感器。产品主要为PLC或DCS系统采集电流信号；绵阳维博（西南自动化所）WBI411、WBI412、WBI412a、WBI412b、WBI412c、WBI414、WBI414a、WBI414b、WBI414c、WBI416、WBI416a、WBI416b等等。 3、主要技术指标 技术参数 指       标 输入信号 BA05-AI   测量范围   AC 0～(0.5～10)A BA10-AI   测量范围   AC 0～(8～50)A BA20-AI   测量范围   AC 0～(40～200)A BA50-AI   测量范围   AC 0～(60～600)A BA50L-AI  测量范围   AC 0～(0.1～1)A 输 出 标称值 DC4～20mA、DC0～20mA、DC1～5V、DC0～5V 过载保护 最大输出 ≤ 满度的135% 负载电阻 输出为电压时≥1000Ω ；输出为电流时：((电源电压-4)/0.02)Ω 纹波分量 输出信号中的交流成分 ≤ 满度的1% 工作电源 DC12V   允许范围10～15V DC24V   允许范围18～30V 功耗 ≤1W 耐压强度 输入与输出及电源之间允许AC2000V工频耐压 精度等级 0.5 温度漂移系数 ≤200ppm 响应时间 平均值≤350mS     真有效值≤100mS  安装方式 TS35mm导轨安装，或用螺钉固定在柜体上 环境 温 度 工作：-25~+70℃；存贮：-40~+80℃ 湿 度 ≤90%RH，不结露，无腐蚀性气体场所 海 拔 ≤2500m           4、选型说明 l         型号说明

注：BA50L-AI/I（V）为交流剩余电流传感器

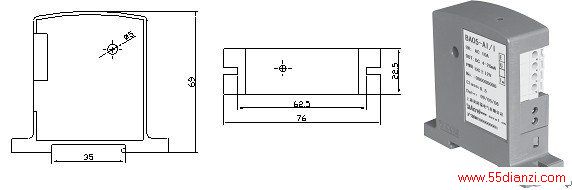

l         外形及穿孔尺寸          BA05电流传感器

           BA10电流传感器

           BA20电流传感器

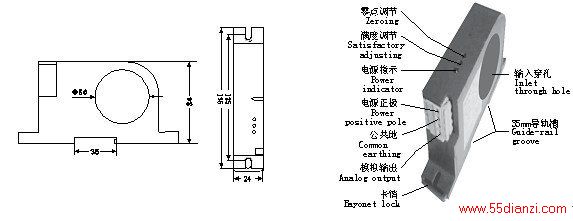

           BA50电流传感器

             BA50L剩余电流传感器

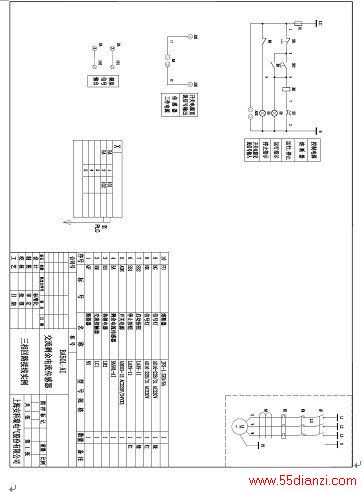

    5、接线示例 如图所示穿心输入Iac，电流输出型传感器的输出为共地电流源，电压输出型传感器的输出为共地电压源。图中RL是用户负载，输出为电流时，负载≤400Ω（12V供电）或≤800Ω（24V供电）；输出为电压时负载≥1kΩ。

6、应用方案
