SF6断路器使用中应注意的问题

随着新技术的推广和新设备、新材料的应用，SF6断路器以其安全可靠、维护方便和使用寿命长等优势，在电力系统中得到了广泛使用，并对电力系统的安全、经济、稳定运行起到了重要的作用。韶关电力工业局在110，220，500 kV电压等级中几乎全部使用SF6断路器，给运行中的巡视检查、维护、检修等工作带来了许多方便，减少了许多维护费用。但是，使用的SF6断路器由多个厂家生产，其本体结构和操作机构多种多样。不同厂家、不同型号、不同电压等级的SF6断路器，使用的标准也有差别　，给安装、运行、检修人员对SF6断路器的应用带来困难，从而影响施工和检修质量，以及对故障的正确判断，给电力系统的安全运行带来一定的影响。以下谈一谈SF6断路器使用中的注意事项。
1 区 别
1.1 压力表制造标准的区别
(1) 我国生产厂家或一些中外合作厂家(简称为“前者”)生产的SF6断路器，产品说明书中的压力数和压力表读数，符合下列压力关系，即：
P0＝Pg＋Pa (MPa)
P0＝Pa－Pv (MPa)
Pg＝P0－Pa (MPa)
式中：Pg-表压力(MPa)；P0-绝对压力(MPa)；Pa-大气压力(MPa)；Pv-真空度(MPa)。
(2) 某大型中外合作生产厂家(简称为“后者”)生产的SF6断路器，产品说明书中的压力数和压力表读数，都是指绝对压力P0＝Pg。
1.2 “SF6气体压力－温度曲线”的区别

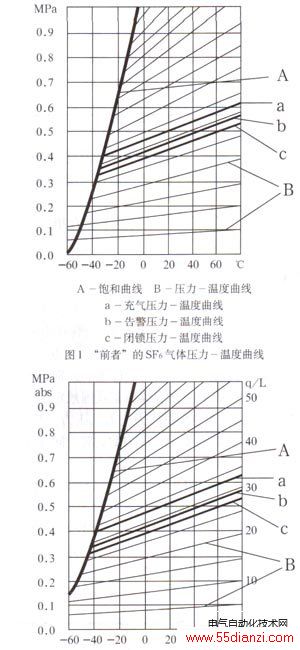

　　以SF6气体额定压力为0.5 MPa为例，“前者”绘制的“SF6气体压力－温度曲线”如图1所示，而“后者”绘制的“SF6气体压力－温度曲线”如图2所示。两者压力曲线之差为大气压力。
1.3 按环境温度修正压力所用计算公式的区别
(1) “前者”根据环境温度的变化，修正压力使用的公式为：
……(1)
式中：t－环境温度(℃)；
Pt－环境温度下的SF6压力(MPa)；
P20－20℃下的SF6压力(MPa)。


A－液化线 B－密度线
a－充气密度线
b－发信密度线
c－闭锁密度线
图2 “后者”的SF6气体压力－温度曲线
(2) “后者”按环境温度变化修正压力所使用的公式为：
式中：Pt、P20为绝对压力(MPa)。
1.4 由于使用的压力表标准的区别，虽然读数相同，但实际压力不同
　　“前者”使用的压力表读数Pg＝P0－Pa；“后者”使用的压力表读数等于绝对压力Pg＝Po。
如果2种SF6断路器均用原来的压力表其读数都是0.5 MPa，若两者都用“前者”的压力表进行测量，则读数如表1。
1.5 对于耐低温的区别
(1) 由图1可知，“前者”在环境温度-35℃左右不漏气的情况下，密度继电器就自动闭锁，分合闸。
(2) 对于“后者”，产品说明书中介绍：可在-55℃情况下可靠工作。
2 注意的事项
　　由于SF6断路器都是由生产厂家工程技术人员进行指导安装的，而且SF6断路器又要保证14～16年不大修，所以，在使用中应注意以下几点。
2.1 弄清所使用的压力表制造标准的区别，不能混淆。“前者”使用的压力表读数是我国规定的表压表读数，即：表压力＝绝对压力－大气压力。“后者”使用的压力表读数等于绝对压力数，对于同样压力的气体，较“前者”多1个大气压力。
2.2 目前投入运行的SF6断路器(以额定压力0.5 MPa为例)，如果使用我国规定的压力表测量，前者生产的SF6断路器表压力读数为0.5 MPa；后者生产的SF6断路器表压力读数只有0.402 MPa。
2.3 SF6气体在常温(20℃)及2.1 MPa及以下，符合理想气体状态。一般地，在少油断路器液压机构的预充氮气　的工作中，其额定压力一般都在24～30 MPa(20℃)，在进行“压力－温度”换算修正压力时，习惯于使用公式2计算。
(1) 对于液压机构，因为大气压力与300 MPa左右的压力相比较，在工程上可以忽略不计。但是，如果在检修SF6断路器充SF6气体进行“压力－温度”换算修正压力时，也忽略大气压力，对于额定压力为0.5 MPa来说，就会造成较大的误差。因此，对于“前者”应当使用公式1进行计算。对于SF6断路器上安装的密度继电器的读数，只要经试验是完好的，其读数是不随温度变化的。
(2) 对于“后者”，在检修SF6断路器充SF6气体进行“压力－温度”换算修正压力时，如果在进气端使用该厂配给的压力表，应当使用公式2进行计算；如果在进气端使用国产压力表，应当使用公式1进行计算，这时应取

2.4 在补充SF6气体时，是在进气端接入一般的压力表，在给“后者”充气时，其读数必然与SF6断路器上密度继电器的读数相差大气压力，在不能解释其误差原因的情况下，只能以密度继电器的读数作参考。
