H-303-802新型带高速缓存的移动硬盘盒工作

新型移动硬盘盒大多采用铝合金外壳，内带散热风扇，外配一个lA/12V稳压电源，支持IDE接口的硬盘，具有USB接口、1394接K1。内置有风扇电源指示、硬盘读写数据指示等。下面以HC-303-802C型高速带缓存的移动硬盘为例，分析其工作原理。
  本机用外接12V稳压电源供电，USB接口中的+5V供电端送集成块u2-14脚(见图1)。当开关SW2接通后，Q1导通，电子开关集成块U6输出12V电压(见图2)，一路送IDE硬盘电源接口+12V．一路经开关SW1送散热风扇，另一路经U7、U5稳压输出+5V、+3.3V电压，为核心IC供电。

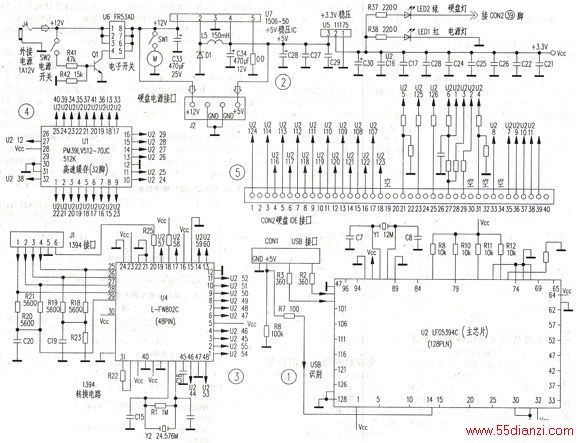

  该类移动硬盘盒使用的电路板为3层PCB板，中间夹层有连线，线路板较为复杂．厂方在出厂时出于技术保密，一般不提供图纸，本人测绘出该机电路图(见图1～图5)。另外，笔者在使用中还发现该移动硬盘盒有一一个很大的亮点，即如果在IDE接口中插上光驱，然后用1394接口连接电脑，可以作即插即用的“移动光驱”用，而且速度很快。
