机开关电源检修

1.开机烧保险

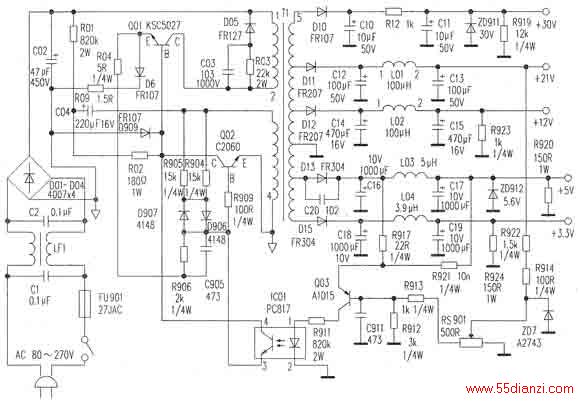

  此类故障说明机内存在严重的短路，故障多发于开关变压器之前，应重点检查C1、C2、C02是否漏电，D01～D04和Q01是否损坏。如开机后，指示灯不亮，数码管不显示，电视无显示，保险丝有烧坏现象，一般是300V回路有严重短路，通过检测发现D02击穿，更换后故障排除。
  2．次级均无输出电压
  300V直流电压正常．则检查开关变压器T1的①一②绕组是否断路，如未断路，应重点查启动支路电阻R01、R02。过流保护电阻R04是否损坏，另外次级绕组所连接的负载短路也会使电路停止自缴振荡，导致无输出电压。如：保险完好，NI]300V电压正常，但次级均无电压输出，判断电路未起振，查R01断路，更换后故障排除。如：刚开机时，机内有“吱”的一声响后再无声，是次级电源部分或负载短路的表现，故障一般出在T1次级绕组之后。拔下电源板到主板的连线。如果各组电压正常，说明电源电路正常，故障在主板部分．拔下连线后各组仍无输出电压，查D11击穿，更换后恢复正常。
  3．次级某路无输出电压
  一般为支路存在断路现象，如：开机后无信号，测+5V、+3.3V、+12V、+21V电压正常，但无+30V电压。该电压为调谐电压，因没有调谐电压而导致开机后无信号的现象。查由D10组成的一条+30V电源支路发现R12开路．更换后故障排除。
  4．输出电压过高或过低
  此类故障一般是反馈回路元件性能发生了变化，查与IC01、Q03相连的各器件有无损坏。
  如：各台均有马赛克现象，各次级输出电压普遍过低，其中由Dl5组成的一路解复用和解码器、解调器等+3.3v供电电压，降到+3.0v，调小RS901阻值故障依旧，查R913阻值增大，更换后恢复正常。
  5．输出电压不稳定．高或低
  此类故障也和反馈电路有关系，重点查IC01、RS901等元件。如，各台时而有马赛克，时而正常，是输出电压不稳定，发现RS901接触不良，更换后故障排除。
  6．空载电压正常。负载时5V、3．3V偏低如接收机无显示或只有指示灯亮。查C16～Cl9失效，更换后故障排除。
