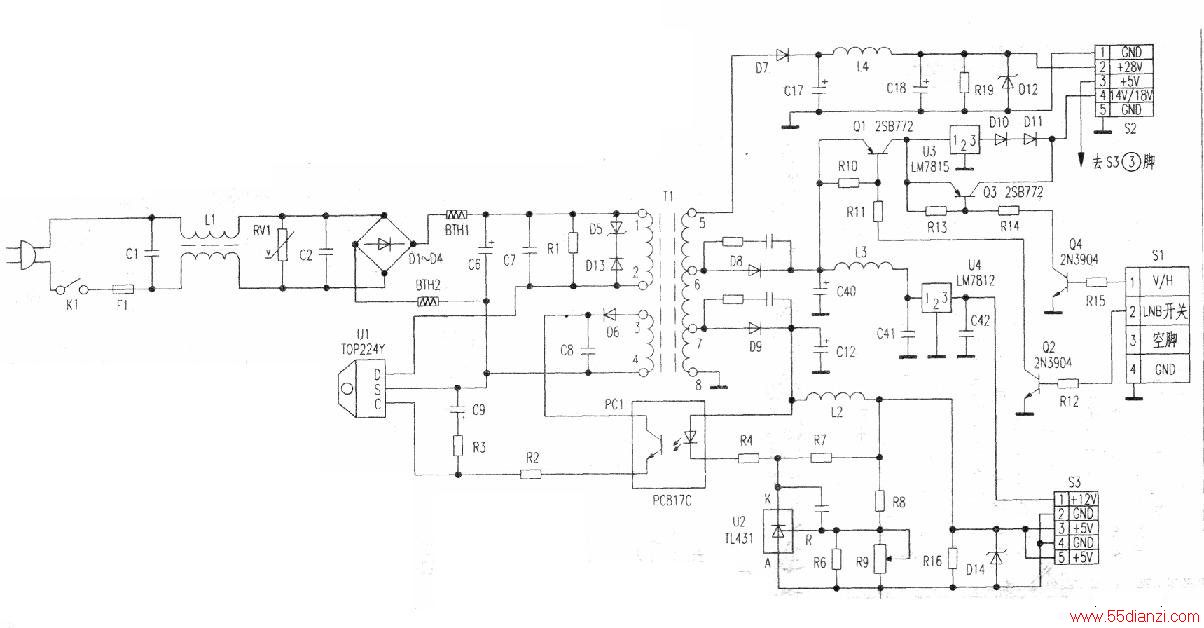

同洲CDVB-891B数字卫星接收机电源核心元件采用了美国POWER公司的第二代三端离线式脉宽调制单片开关电源集成电路(TOP224Y)，该集成电路有三个引脚，①脚为控制端C，②脚为接地端S，③脚为电源端D，其内部设有：电压控制源、带隙基准电压源、振荡器、误差放大器、脉宽调制器、门驱动级、过流保护电路、过热保护电路、关断／自动重启动电路、高压电流源，真可谓麻雀虽小，五脏俱全。再加上光电耦合器(PC817C)和三端取样集成电路(TL431)，使该开关电源更加简洁明了，TOP系列集成电路现已成为中小功率开关电源的优选集成电路。但目前该IC的维修资料非常缺乏，笔者根据同洲卫星接收机开关电源实物绘制出电原理图，见附图，供同行们维修时参考。
工作原理220V交流电源通过电源开关K1和保险管F1进入由C1、C2、L1组成的干扰抑制滤波器，RV1为471压敏电阻器，其作用是当外电压异常升高时保护后面电路不被损坏（例如雷击、零线断线等异常情况）。220V交流电压经桥式整流、滤波后得到+300V左右直流电压，通过开关变压器T1的①一②绕组，送至U1(TOP224Y)的D端。D5和D13的作用是对开关变压器漏感产生的尖峰电压进行钳位，保护U1的D--S极间不被击穿，开关变压器T1的③一④绕组产生的电压经D6整流、C8滤波后，作光电耦合器PC1(PC817C)的工作电源。T1次级绕组⑦脚脉冲电压经D9整流、C12滤波后，得到+5V电压送至插座S2③脚及S3③、⑤脚为主板供电，同时作为三端取样集成电路U2(TIA31)的工作电源和取样电压，使U2、PC1开始工作，通过UIC端控制电源振荡，使电压输出为额定值。
其稳压过程如下：当+5V电压由于某种原因升高时，U2R端电压升高，K端输出电压降低，PC1内发光二极管发光增强，使U1C端电压升高，经U1内电路处理后，调整开关管，使其导通时间缩短，开关变压器T1次级各绕组输出电压下降，最终保持输出电压正常，当+SV电压降低时，其稳压过程与上述过程相反。
T1次级绕组⑥端经D8整流C40滤波后得到+18V电压，其一路经过Q1、Q2、Q3、Q4及U3(LM7815)组成的V/H转换电路及LNB电源开关电路送S2④脚，作为LNB供电输出。L/H转换及LNB电源开关受主机CPU控制。+18V的另一路经L3、C11、U4(LM7812)得到+12V电压，经S3①端送至主板。
T1⑤端电压经D7整流，C17、L4、C18滤波后得到+28V电压供给主板供二次变换器作选台调谐电压。
器件代换：U1可用TOP225Y、TOP226Y、TOP227Y直接代换，U2可用UPC1093J直接代换，PCl可用TLP621、PC617等四端光电耦合器代换。
