同洲CDVB2000B卫星接收机，只能收水平信号

　　能收到水平信号，说明整个信号通道是好的，初步判断故障出在高频头垂直极化部分或接收机极化切换部分。拧下连接电缆，测出接收机LNB输入接口有切换电压，但偏高，因没接负载不能判定接收机故障。
　　

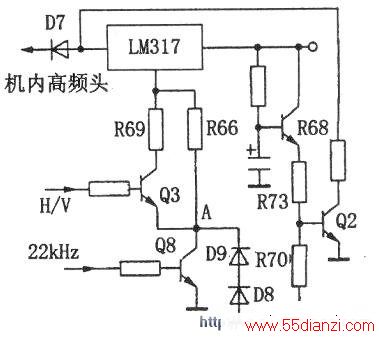

　　检查高频头垂直极化，把高频头旋转90°，使其垂直极化探针与水平极化探针互换位置（即水平变垂直、垂直变水平），再将接收机菜单中H极化改成V极化、V极化改成H极化，利用原来正常的水平极化当垂直极化用。经试收还是只有水平信号没有垂直信号，排除了对高频头的怀疑。连接好高频头，打开接收机，测垂直与水平切换电压为14.8V与19.6V，两个电压都已超过正常值(13V与18V)。显然切换电压过高是造成没有垂直信号的原因（水平切换电压本来就高，关系不大）。因为垂直切换电压过高，使高频头始终工作在水平极化状态，当然收不到垂直信号。按实物绘出的切换部分参考电路，见下图所示。
　　
　　测量H/V控制部分有切换信号，各相关部分也有切换电压变化，因没有具体数据参照，不能判断正常与否。用“代换法’，先后更换并在线测量了图中大部分元件，没有发现断路或击穿短路现象，代换后故障依旧。
　　
　　后仔细分析电路，注意到D8、D9是用两只普通二极管串联当作稳压管用，A点对地电压不应大于1.4V（因硅二极管的正向电压最大为0.7V，故两管串联后正向电压应不大于1.4v）。经测量对地电压为2.62V，其中D9两端电压1.96V。用500型万用表测被换下的D9，除正向电阻比手头几只1N4001大2kΩ左右外，没有发现其他不正常的地方。但仍坚持调换1N4001。
　　
　　更换后再测A点对地电压降为1.35V，垂直与水平切换电压也降到13.4V和18.6V，联机试收电视，故障排除。
