多速异步电动机的控制线路

在某些特殊拖动电路中，需要采用双速电动机；有时甚至需要采用三速或四速的电动机。这些多速电动机的原理以及控制方法基本是相同的。下面将双速和三速电动机的起动及其自动调速控制线路简单介绍如下：

一、双速异步电动机的控制

一）双星形／三角形接法的双速电动机的控制线路。

1、双速电动机的定子绕组联接

双星形／三角形接法的电动机共有六个出线端，改变这六个出线端与电源的连接方式，就可以得到两种不同的转速。

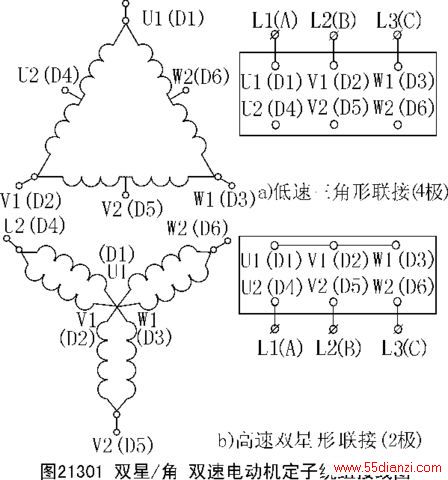

双速电动机六个引出端的新符号为：U1、V1、W1、U2、V2、W2；对应的旧符号为：D1、D2、D3、D4、D5、D6。双星形/三角形双速电动机的定子绕组接线图如图21301所示

由图21301可知，当电动机需要低速工作时，三相电源L1、L2、L3分别接U1、V1、W1，其余三个出线端空着不接。此时电动机接成三角形，磁极为四极，电动机的实际转速大约每分钟1450转左右；当电动机需要高速运转时，三相电源分别接在U2、V2、W2三个出线端上，其余三个出线端短接。磁极为二极，电动机转速为每分钟2900转左右。

2、双星形／三角形接法的双速电动机的控制线路

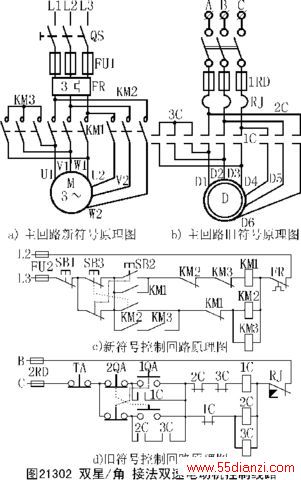

双星形／三角形接法的双速电动机的控制线路如图21302所示。

双星形／三角形接法的双速电动机的控制线路与前面介绍的可逆控制线路基本相同。所以图21302略去了接线图，对其原理也不作详细分析，只对其中比较特殊的地方，作几点说明如下。

1）在SB2常开按钮两端并联两个串联的常开触头KM2、KM3的目的是：使接触器KM2、KM3同时完好地工作，这两个接触器，其中如有一个接触器没有闭合，则另一个接触器将因为不能自锁而断开。

2）前面介绍的几种可逆控制线路，略加改动后均可用于：双星形／三角形接法的双速电动机，以及后面将要介绍的双三角形／星形，双星形／双星形接法的双速电动机。有兴趣的读者，可自行试验。

3）接线完毕并检查无误后，两种速度应分别试车，如果两种速度的旋转方向不一致，可将KM1或KM2中的任意两根电源线，进行对调既可。这个过程一般称为“调相”。

4）图21302以及后面其余多速电动机的控制线路中，热继电器只画出一个。如果考虑各种转速时，电动机的额定电流不同，可以两种转速各自用一个热继电器作过载保护。两个热继电器的常闭触头分别串联在相应的接触器线圈回路中。

3、双星形／三角形 接法的电动机的自动加速线路之一

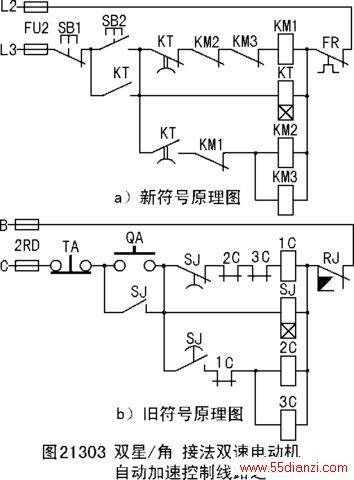

在某些场所，需要双速电动机在低速三角形接法起动，然后自动地投入双星解法，高速运转。从起动到高速运转这段时间，可以用时间继电器来控制。自动加速控制线路的主回路与图21302完全相同，它的控制线路如图21303所示。

图21303的工作原理如下：

按动按钮开关SB1后→线圈KM1与KT同时获电。KM1获电后→其主触头闭合→将电动机接成三角形→电动机低速转动；通电延时型时间继电器KT获电后→其瞬动常开触头KT闭合→将按钮开关SB2短路，起自锁作用。经过时间继电器KT的预先整定时间后，延时触头动作→其常闭触头KT断开→使接触器KM1失电释放→电动机失电；同时其常开触头KT闭合→接通接触器KM2和KM3的线圈回路→使这两个接触器吸合→它们的主触头闭合→将电动机接成双星形→电动机处于高速运转。

线圈KM1回路中的常闭触头KM2、KM3与线圈KM2、KM3并联回路中的常闭触头KM1是联锁触头，使接触器KM1和KM2与KM3不能同时获电。

如需要使电动机停转，只需按一下按钮SB1即可实现目的。

如果在实际接线时，所选用的时间继电器没有瞬动触头，可以在时间继电器线圈KT的两端并联一个中间继电器KA的线圈，然后用中间继电器的常开触头来代替时间继电器KT的瞬动触头，将其并联在按钮SB2的两端，起自锁作用。注意，决不能用接触器KM1的常开触头作自锁触头，否则整个控制电路将无法正常工作。

4、双星形／三角形接法的双速电动机自动加速控制线路之二

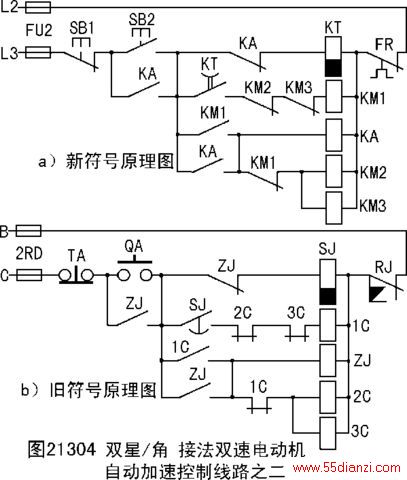

第二种自动加速控制线路如图21304所示。

图21304自动加速控制线路较图21303自动加速控制线路增加了一个中间继电器KA。所用的时间继电器与前一种线路也不同。本图中的时间继电器为断电延时型，其延时常开触头的特性是：“通电时瞬间闭合；断电时延时断开”。

图21304的工作原理简介如下。

按SB1→时间继电器KT线圈获电→延时常开触头KT瞬時閉合→接触器线圈KM1获电→KM1主触头及辅助常开触头均闭合→主触头KM1闭合→电动机接成三角形起动；辅助常开触头闭合→中间继电器线圈KA获电→两个常开触头KA均闭合，而常闭触头KA断开→第一个常开触头KA闭合后短路按钮SB2起自锁作用；第二个常开触头KA闭合后，为接触器线

圈KM2和KM3获电作好准备，一旦常闭触头KM1恢复闭合，则线圈KM2和KM3将获电；常闭触头KA断开→时间继电器线圈KT失电→延时断开常开触头KT经过预先整定的时间后断开→接触器线圈KM1失电→主触头KM1断开使电动机失电停转；常闭辅助触头KM1恢复闭合状态→接触器线圈KM2和KM3获电→KM2和KM3的主触头KM2和KM3均闭合→电动机接成双星形运转。

图21303和图21304控制线路中的按钮部分接线与前面图20402中的按钮部分接线相同，故这两个图中没有给出按钮部分接线图。

二）、双三角形／星形接法的双速电动机控制线路

1、双三角形／星形接法的双速电动机定子绕组接线

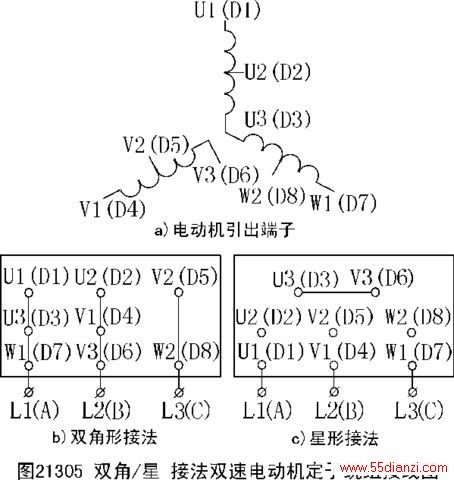

双三角形／星形接法的双速电动机定子绕组接线如图21305所示。

从图21305可以看出，双三角形／星形接法的电动机引出端子共有八个，它们的新旧文字符号对照为：U1（D1）、U2（D2）、U3（D3）、V1（D4）、V2（D5）、V3（D6）、W1（D7）、W2（D8）。当引出端：U1（D1）、U3（D3）、W1（D7）短接后接电源L1(A)；U2（D2）、V1（D4）、V3（D6）短接后接电源L2(B)；V2（D5）、W2（D8）短接后接电源L3(C)。此时电动机的定子绕组被接成双三角形。当引出端：U3（D3）、V3（D6）短接；U2（D2）、V2（D5）、W2（D8）各自空着不接；U1（D1）接电源L1(A)；V1（D4）接电源L2(B)；W1（D7）接电源L3(C)时，电动机的定子绕组被接成星形。

2、双三角形／星形接法的双速电动机控制线路。

双三角形／星形接法的双速电动机控制线路新符号如图21306所示。
