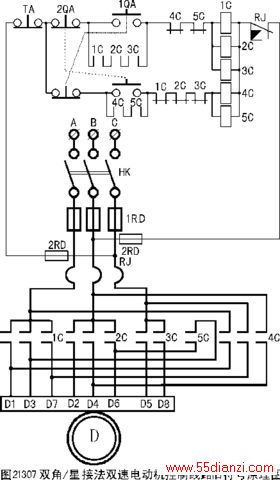

双三角形／星形接法的双速电动机控制线路旧符号如图21307所示。

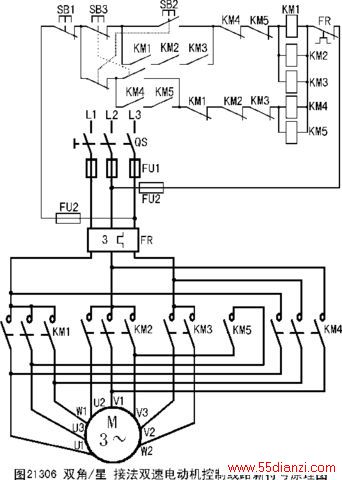

图21306与可逆控制线路基本相同，所以略去了接线图。
图21306的工作原理如下。
当按下起动按钮SB2时→交流接触器KM1、KM2、KM3线圈获电吸合→电动机被接成双三角形；当按下按钮SB3时→KM1、KM2、KM3断电释放，而KM4、KM5获电吸合，此时电动机被接成星形。
整个控制线路安装完毕后，同以上的控制线路一样，也要作调相试验，试验方法与前面介绍的一样。
三）双星形／双星形接法的双速电动机的控制线路
1、定子绕组的接线

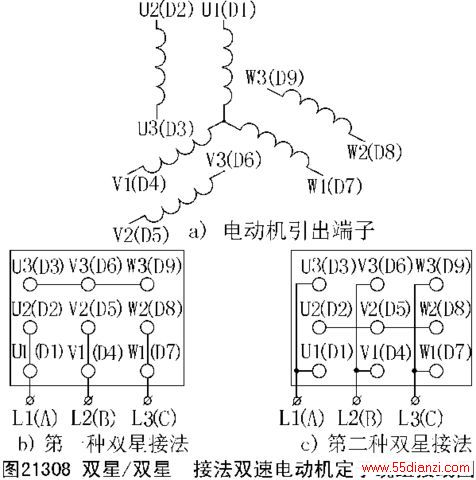

双星形／双星形接法的双速电动机定子绕组的接线，如图21308所示。
从图21308可以看出，双星形／双星形接法的双速电动机一共有九个引出端，它们的新旧文字符号对照为：U1(D1)、U2（D2）、U3（D3）、V1（D4）、V2（D5）、V3（D6）、W1（D7）、W2（D8）、W3（D9）。
双星形／双星形接法的双速电动机的接法：
当U1（D1）与U2（D2）短接后接电源L1(A)；V1（D4），V2（D5）短接后接电源L2(B)；W1（D7）、W2（D8）短接后接电源L3(C)；U3（D3）、V3（D6）、W3（D9）三个端子短接，此时电动机接成第一种双星形；
当U2（D2）、V2（D5）、W2（D8）短接；U1(D1)、U3（D3）短接后接电源L1(A)；V1（D4）、V3（D6）短接后接电源L2(B)；W1（D7）、W3（D9）短接后接电源L3(C)。此时电动机接成第二种双星形。
2、双星形／双星形接法双速电动机的控制线路

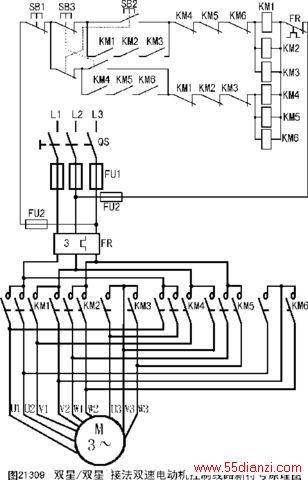

双星形／双星形接法双速电动机的新符号控制线路如图21309所示。

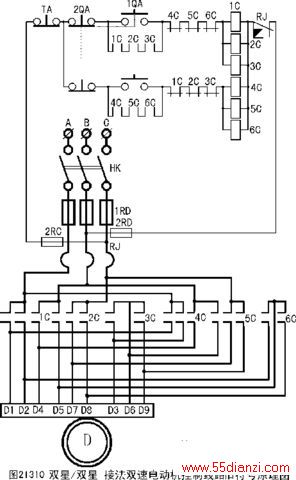

双星形／双星形接法双速电动机的旧符号控制线路如图21310所示。
图21309工作原理与前面介绍的双速电动机控制线路的工作原理基本相同，请读者自行分析。
四）双星形／双星形以及双三角形／星形 接法的双速电动机的自动加速电路
双星形／双星形以及双三角形／星形接法的双速电动机的自动加速电路与双星形／三角形双速电动机的自动加速主电路也基本相同，作为练习，请读者自行设计。
二、三速电动机起动与自动加速控制线路。
三速电动机是在双速电动机的基础上发展而来的。在三速电动机的定子槽内安放两套绕组，一套为三角形绕组，另一套是星形绕组。适当变换这两套绕组的联结方法，就可以改变电动机的磁极对数。使电动机具有高速、中速、和低速三种不同的转速。
三速电动机共有十个引出端子，它们的新旧文字符号对照为：U1（D1）、U2（D4）、U3（D7）、U4（D11）、V1（D2）、V2（D5）、V4（D12）、W1（D3）、W2（D6）、W4（D13）。
一）三速电动机定子绕组的接法

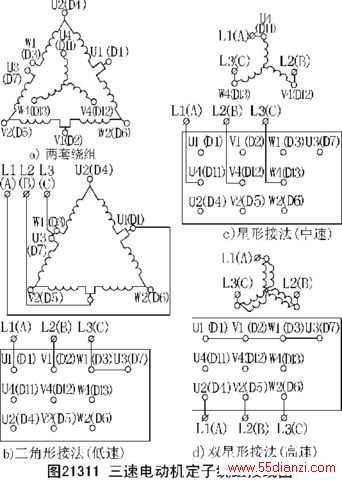

低速、中速、高速，三种速度的电动机定子绕组接线方法，示于图21311中。
由图21311可知，三速电动机的接法为：
1）低速三角形接法是：U1（D1）接L1（A）相；V1（D2）接L2（B）相；W1(D3)与U3(D7)短接后接L3（C）相；其余端子空着不接。
2）中速星形接法是：U4（D11）接L1（A）相；V4（D12）接L2（B）相；W4（D13）接L3（C）相；其余端子空着不接。
3）高速双星形接法是：U1（D1）、V1（D2）、W1（D3）、U3（D7），四个接线端子短接起来；U2（D4）接L1（A）相；V2（D5）接L2（B）相、W2（D6）接L3（C）相；剩余的三个端子空着不接。
二）三速电动机的控制线路

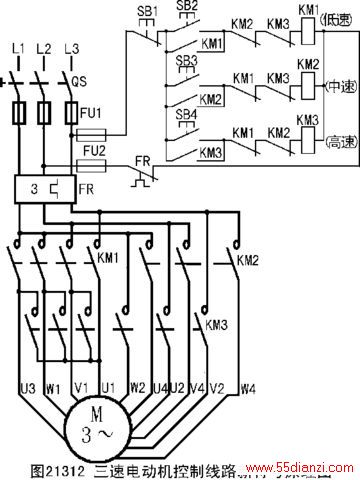

三速电动机的新符号控制线路如图21312所示。

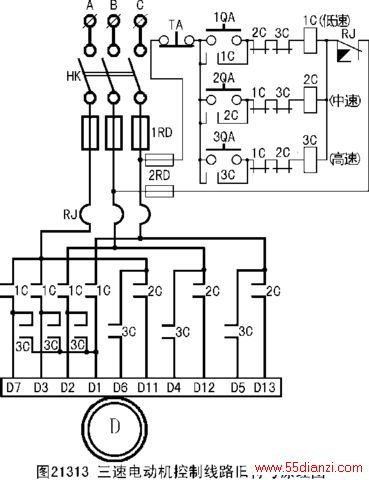

三速电动机的旧符号控制线路如图21313所示。
三速电动机的控制线路中的KM1与KM3（旧符号中的C1与C3）比较特殊。其中KM1需要具有四个主触头的接触器；而KM3则需要具有六个主触头的接触器。如果买不到多主触头的接触器时，可用两个接触器代替。
图21312三速电动机的控制线路部分的原理非常简单，它实际上就相当于三个正转控制线路的组合。
图21312三速电动机控制线路在各速度之间相互转换时都必须先按停止按钮SB1，然后再按动需转换速度的控制按钮。
二）三速电动机的自动加速控制线路

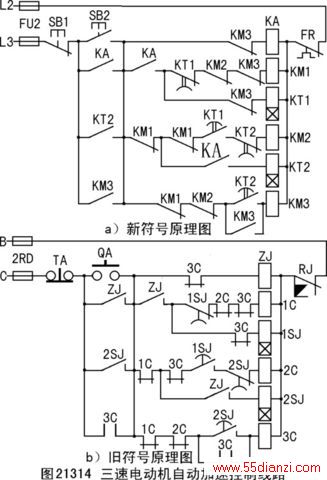

三速电动机的自动加速控制线路如图21314所示。
图21314三速电动机自动加速控制线路的控制原理简单介绍如下。
按下起动按钮SB2→中间继电器KA线圈获电→KA两个常开触头闭合→其中一个短路SB2起自锁作用；另一个闭合后使接触器KM1线圈获电→主触头KM1闭合，将电动机接成三角形，电动机低速起动；在KM1获电的同时，时间继电器KT1的线圈也获电→经过预定的时间后→时间继电器KT的触头动作→其中常闭触头KT1断开后，切断了线圈KM1的供电回路，使KM1断电释放，电动机断电；其中常开触头KT1闭合，使接触器KM2的线圈获电吸合→接触器KM2的主触头闭合，将电动机接成星形，电动机中速运转；几乎在KM2获电的同时，时间继电器KT2也获电吸合→经过预定的时间后，时间继电器KT2的触头动作→KT2的常闭触头断开，切断了KM2线圈供电回路，接触器KM2断电释放，电动机断电；KT2的常开触头闭合，使KM3线圈获电→其中KM3的主触头闭合，将电动机接成双星形，电动机高速运转，（如果不按停止按钮SB1电动机将一直高速运转）；其中KM3的常闭触头断开，切断了中间继电器KA的线圈供电回路，KA的三个常开触头断开，切断了两个时间继电器的线圈供电回路，使它们断电释放；KM3的两个常开辅助触头闭合→其中一个短路按钮SB2、另一个短路了KT2的常开触头，它们的作用都是自锁。
在整个加速过程终结后，只有接触器KM3的线圈获电工作，其余的四个线圈均断电释放。所以本电路比较节省电能。
在所有的多速电动机定子绕组接线图中，本书给出的接线端子的文字符号仅供参考，在实际工作当中，最好参照所安装的多速电动机的产品说明书，来进行实际接线。以防出现接线错误。（因为有可能新生产的电动机的引出端子符号与本文介绍的不符）。
