PCB中防止共阻抗干扰的地线设计

PCB中防止共阻抗干扰的地线设计

点击数:7582 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   电子技术
  各部分的地线必须分开。

  为消除或尽量减少各部分的公共地线段,总地线的引出点必须合理。

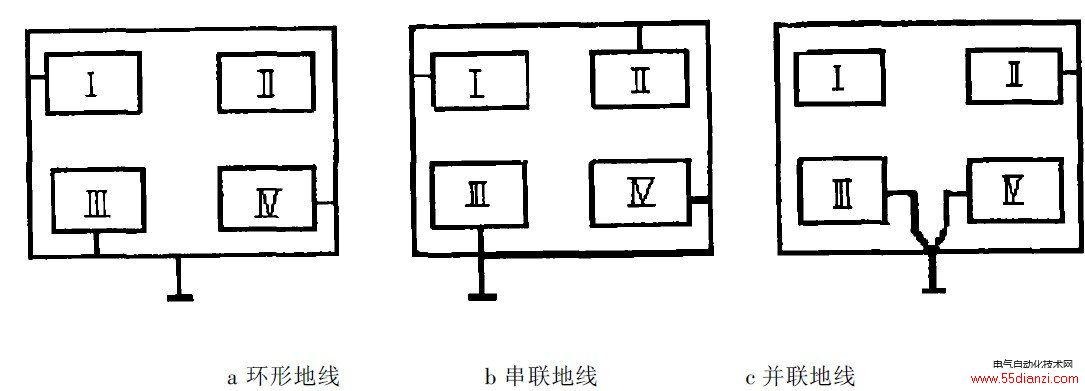

  为防止各部分通过总地线的公共引出线而产生共阻抗干扰,在必要时可将某些部分的电路的地线单独引出。如图6a、图6b、图6c 三种板内地线布局。

图6 板内的三种地线布局。

图6 板内的三种地线布局。
