采用恒压频比控制的交直交变频器的工作原理
点击数：7840 次 录入时间：03-04 11:58:51 整理：http://www.55dianzi.com 电子技术
Ø 为避免电动机因频率变化导致磁饱和而造成励磁电流增大，引起功率因数和效率的降低，需对变频器的电压和频率的比率进行控制，使该比率保持恒定，即恒压频比控制，以维持气隙磁通为额定值。
Ø 恒压频比控制是比较简单，被广泛采用的控制方式。该方式被用于转速开环的交流调速系统，适用于生产机械对调速系统的静、动态性能要求不高的场合。
Ø 工作原理：
² 转速给定既作为调节加减速的频率f指令值，同时乘以适当比例作为定子电压V1的指令值。该比例决定了V/f比值，由于频率和电压由同一给定值控制，因此可以保证压频比为恒定。

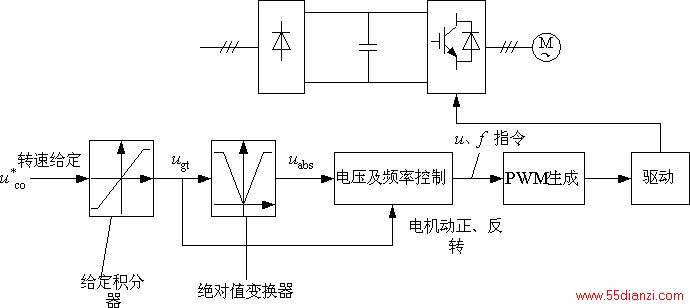

图8-9 采用恒压频比控制的变频调速系统框图
² 在给定信号之后设置的给定积分器，将阶跃给定信号转换为按设定斜率逐渐变化的斜坡信号ugt，从而使电动机的电压和转速都平缓地升高或降低，避免产生冲击。
² 给定积分器输出的极性代表电机转向，幅值代表输出电压、频率。绝对值变换器输出ugt的绝对值uabs，电压频率控制环节根据uabs及ugt的极性得出电压及频率的指令信号，经PWM生成环节形成控制逆变器的PWM信号，再经驱动电路控制变频器中IGBT的通断，使变频器输出所需频率、相序和大小的交流电压，从而控制交流电机的转速和转向。
