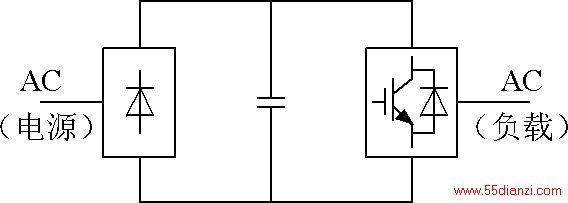

图8-1 不能再生反馈的电压型间接交流变流电路
Ø 为使电路具备再生反馈电力的能力，可采用：
² 带有泵升电压限制电路的电压型间接交流变流电路
ø 当泵升电压超过一定数值时，使V0导通，把从负载反馈的能量消耗在R0上。
² 利用可控变流器实现再生反馈的电压型间接交流变流电路
ø 当负载回馈能量时，可控变流器工作于有源逆变状态，将电能反馈回电网。
² 整流和逆变均为PWM控制的电压型间接交流变流电路
ø 整流和逆变电路的构成完全相同，均采用PWM控制，能量可双向流动。
ø 输入输出电流均为正弦波，输入功率因数高，且可实现电动机四象限运行。
图8-2 带有泵升电压限制电路的电压型间接交流变流电路
图8-3 利用可控变流器实现再生反馈的电压型间接交流变流电路
图8-4 整流和逆变均为PWM控制的电压型间接交流变流电路
2．电流型间接交流变流电路
Ø 整流电路为不可控的二极管整流时，电路不能将负载侧的能量反馈到电源侧。
Ø 为使电路具备再生反馈电力的能力，可采用：
² 整流电路采用晶闸管可控整流电路。
ø 负载回馈能量时，可控变流器工作于有源逆变状态，使中间直流电压反极性。
图8-5 不能再生反馈电力的电流型间接交流变流电路
图8-6 采用可控整流的电流型间接交流变流电路
² 整流和逆变均为PWM控制的电流型间接交流变流电路
ø 通过对整流电路的PWM控制使输入电流为正弦波，并使输入功率因数为1。

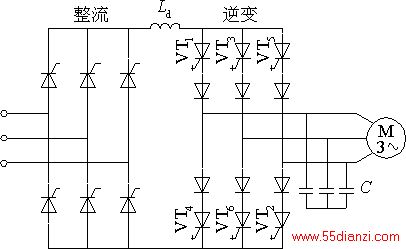

图8-7 电流型交—直—交PWM变频电路本文关键字：工作原理 电子技术，电工技术 - 电子技术
