单相电压型半桥逆变电路的工作原理

点击数：7481 次录入时间：03-04 11:38:04 整理：http://www.55dianzi.com 电子技术

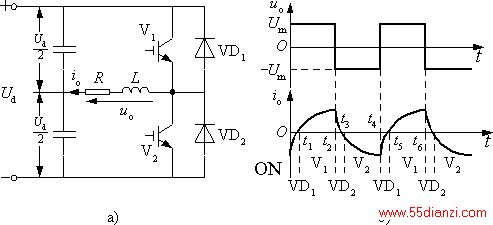

Ø 电路结构 图5-6 单相半桥电压型逆变电路及其工作波形 Ø 工作原理 ² V₁和V₂栅极信号各半周正偏、半周反偏，互补 ² u_o为矩形波，幅值为U_m=U_d/2 ² i_o波形随负载而异，感性负载时，图5-6b ² V₁或V₂通时，i_o和u_o同方向，直流侧向负载提供能量 ² VD₁或VD₂通时，i_o和u_o反向，电感中贮能向直流侧反馈 ² VD₁、VD₂称为反馈二极管，还使i_o连续，又称续流二极管
