集电极开路门（OC门）

　　在下一节将阐述集成门之组成，TTL门电路中，因为输出级采用了推拉式电路，无论输出高电平还是低电平，它的输出电阻都很低，因此，在电路中不允许把两个TTL门输出端连在一起来实现这两个输出信号之间与的逻辑关系，而集电极开路门输出信号之间可以实现与的逻辑关系。

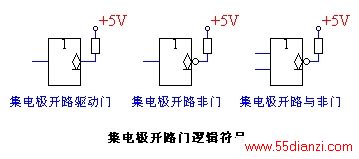

　　《数字逻辑动态模拟器》工具软件逻辑器件库提供有三个集电极开路门，即集电极开路驱动恒等门、集电极开路驱动非门和集电极开路二输入与非门。
　　由于集电极开路门（OC门）的输出端是开路的，即浮空。所以使用时在集电极开路门的输出端和电源之间必须外加一个负载电阻（这里已经作在IC片上）才能使用，几个门输出端连在一起实现‘与’的功能，简称线与。

　　　　

　　几个TTL门的输出端不允许连在一起，否则出现短路，烧毁IC片。
