TTL或CMOS集电极开路输出的功耗

用来计算TTL集电极开路输出电路静态功耗的公式如下：


　　其中：VT=上拉电阻的有效端接电压

　　R=端接电阻的有效值

　　VHI=高电平输出（通常等于VT）

　　VLO=低电平输出

　　VEE=输出晶体管的射极（或源极）的电源电压

　　P静态=输出驱动器的功耗

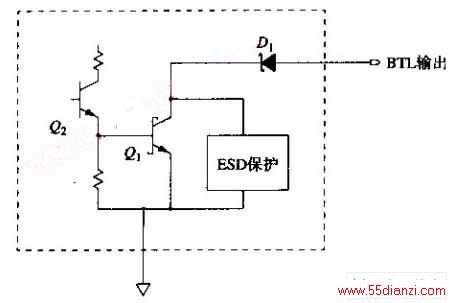

　　BTL系列的收发器使用集电极开路驱动器，上拉电阻与+2.0V相连。逻辑工作电平为+2.0V和+1.0V。BTL驱动电路包含一个肖特基二极管（见图中的D1），与它的输出引脚串联。当Q1截止时此二极管反向偏置，形成一个非常低的输出电容，典型值为6.5PF。低输出电容是BTL技术的主要优势。


　　在三态时，推拉输出电路总是用一个反向偏置的基极-发射极PN结与线路相连。PN结的结电容必须足够大，以便能提供大的输出驱动电流，它远远大于一般的输入电容。与之相反，BTL驱动电路在转为OFF状态时的电容非常小。
