能自启动3位扭环形计数器实现6节拍发生器

　　　①　需要加译码电路

　　在扭环形计数器 Q₀Q₁Q₂ 输出端加译码电路，译码电路输出即为节拍发生器输出。下面为 3 位扭环形计数器编码表。由表看出这种编码具有代码的相邻性，使译码电路各与门只需两个输入端。

　　推论：不论多少位扭环形计数器，译码电路各与门皆为两个输入端。因此，扭环形计数器的译码电路非常简单。

　　　　　

　　　②　译码电路逻辑表达式：

　　　　　

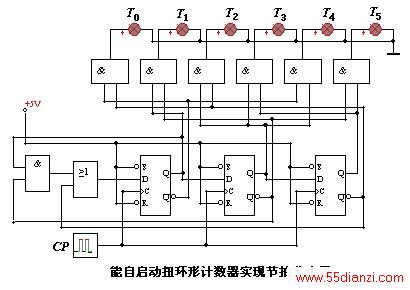

　　　③　逻辑图
　
　　　　　

　　结论：由上面叙述看出，环形计数器和扭环形计数器加译码器是组成节拍发生器（时序脉冲发生器）的基本电路。下一节还要介绍用计数器加译码器也可实现。三种电路各有优缺点。
　　所谓节拍发生器（时序脉冲发生器）是这样一种电路，它在时钟脉冲的作用下，产生一组在时间上有一定先后顺序的、且时间相等的脉冲信号（由各时序波形图看出）。数字系统和计算机的控制部件再用这组脉冲信号形成所需要的各种控制信号，执行部件按节拍完成规定的操作。
