1 引言
在工业应用中，共模电压是个经常存在的威胁。通常需要测量含有大的共模成份的微弱差模信号。这些远距离信号和内部固有的50Hz/60Hz的电网干扰往往对测量造成相当的困难。因此本文探讨仪表放大器及其与应用相关的共模电压的范围和共模抑制问题。我们从共模电压和共模抑制的定义谈起，然后看看不同仪表放大器的结构，并验证在特殊应用中的共模电压范围和共模抑制是否适当。
2 共模抑制和差模信号
2.1 共模抑制
仪表放大器将两个信号的差值放大。典型的差模信号来自传感器件，诸如电阻桥或热电偶。图1示出了仪表放大器的典型应用，来自电阻桥的差模电压被AD620（低功耗，低成本，集成仪表放大器）放大。在热电偶和电阻桥的应用中，差模电压总是相当小（几毫伏到十几毫伏）。而两个输入端输入的同极性、同幅值的电压约为2.5V，还有对测量无用的共模分量，所以理想的仪表放大器应该放大输入端两信号的差值，任何共模分量都必须被抑制。事实上，抑制共模分量是使用仪表放大器的唯一原因。实践中，仪表放大器从没有彻底抑制掉共模信号，输出端总会有一些残余成份。
共模抑制比（CMRR）是用来衡量共模信号被放大器抑制程度的一个综合指标，它由下式定义

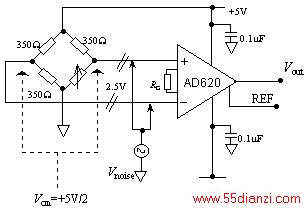

图1 在一个典型的仪表放大器的应用中，输入共模电压由来自桥的直流偏压（VS/2）和输入线中检拾的任何共模噪声组成。共模电压的一部分总会出现在仪表放大器的输出端。
式中的Gain是放大器的差模增益，Vcm是输入端存在的共模电压，Vout是输入共模电压在输出端的结果。
代入具体值，如AD620集成仪表放大器所设置增益为10时，CMRR为100dB，图1中共模电压为2.5V，由（1）式求出它在输出端的电压为250m V。有上面设定，注意到由输入和输出失调电压所引起的输出电压约为1.5mV，这说明作为误差源，CMRR并没有失调电压重要。至此，只讨论了直流信号的共模抑制比。
2.2 交流和直流共模抑制比
在图1中，共模信号可以是稳态的直流电压（如来自电桥的2.5V电压），或是来自外部干扰。在工业应用中，最普通的外部干扰从50Hz/60Hz输电干线检拾而来（例如来自照明灯，电机或任何在输电干线上运行的设备）。在不同的测量应用中，仪表放大器输入端的干扰基本相等，因此在这里干扰信号也被看作共模信号，被叠加在输入直流共模电压上，在输出端得到的是这个输入共模信号的衰减形式，衰减程度取决于该频率下的CMRR。
虽然直流失调电压可以通过微调和校准轻易除去，而输出端的交流误差却很麻烦。例如，如果输入回路从输电干线检拾到50Hz或60Hz的干扰，那么输出端的交流电压会降低整个应用的分辨度。滤除干扰代价很昂贵，并且仅在对速度要求不高的应用中才可行。显然，整个频率范围内的高共模抑制有助于减小外部共模干扰的影响。

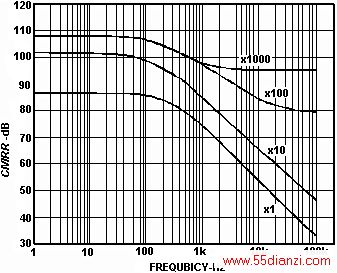

图2 单电源AD623的CMRR，100Hz以前很平坦，之后开始下降。从图看出当编程增益增加时，CMRR也随之增加。
所以，实践中在整个频率范围内来讨论CMRR比讨论它在直流时的情况要有意义得多。集成仪表放大器数据手册列出了在50Hz/60Hz时的CMRR，图解部分给出CMRR随频率变化的曲线（见图2）。图2表明AD623（低价格集成仪表放大器）CMRR在频率范围内变化的情况。100Hz以前保持平坦，之后（大于100Hz）开始下降，可以看出，50Hz/60Hz电网干扰会被很好的抑制。还要注意电网频率的谐波干扰，在工业环境中，电网频率谐波可以达到第七谐波（350Hz/420Hz）。此时，CMRR降到大约90dB（增益为10）。这使得- 70dB的共模增益仍足以抑制大多数共模干扰。
3 不同结构的仪表放大器
现在考察仪表放大器的不同结构，结构的选择和无源元件的精确度会影响交直流的CMRR。
3.1 二运放仪表放大器
图3是一个基本二运放仪表放大器的电路图，差模增益可由式（2）给出
（2）
这里R1=R4，R2=R3，如果R1=10kΩ，R2=1kΩ，差模增益为11，从式（2）可知，根本不可能使编程增益为1。
3.1.1 二运放仪表放大器的共模增益

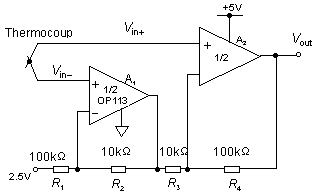

图3 二运放仪表放大器的输入共模范围随差模增益降低 而降低（不可能得到单位增益）。电阻的不匹配决定直流和低频时的CMRR，而高频CMRR取决于通过A1的Vin- 的相移。
直流共模电压引起的输出电压由式（3）给出
运用式（1），可得电路的CMRR
