1、触点分两类：一类靠电磁力或人工操作的触点（接触器、电继电器、开关、按钮等）；另一类为非电和非人工操作的触点（非电继电器、行程开关等的触点）。
2、触点表示：①接触器、电继电器、开关、按钮等项目的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应取向一致，当触点具有保持、闭锁和延时功能的情况下更就如此。
②、对非电和非人工操作的触点，必须在其触点符号附近表明运行方式。用图形、操作器件符号及注释、标记和表格表示。
3、元件的工作状态的表示方法：元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。
⑴、继电器和接触器在非激励的状态；
⑵、断路器、负荷开关和隔离开关在断开位置；
⑶、带零位的手动控制开关在零位位置，不带零位的手动控制开关在图中规定的位置；
⑷、机械操作操作开关的工作状态与工作位置的对应关系，一般应表示在其触点符号的附近，或另附说明。
事故、备用、报警等开关应表示在设备正常使用的位置，多重开闭器件的各组成部分必须表示在相互一致的位置上，而不管电路的工作状态。
4、元件技术数据的标注方法：电气元器件的技术数据一般标在图形符号近旁。当连接线水平布置时，尽可能标在图形符号的下方，垂直布置时，则标在项目代号的下方；还可以标在方框符号或简化外形符号内。
5、注释的和标志的表示方法
⑴、注释的两种方法：直接放在所要说明的对象附近和将注释放在图中的其他位置。
⑵、如设备面板上有信息标志时，则应在有关元件的图形符号旁加上同样的标志。
十三、元件接线端子的表示方法
1、端子：在电气元件中，用以连接外部导线的导电元件。
端子分类：固定端子和可拆卸端子。
固定端子图形符号：0或·；
可拆卸端子图形符号：Φ
2、以字母数字符号标志接线端子的原则和方法
⑴、单个元件的两个端点用连续的两个数字表示。单个元件的中间各端子用自然递增数序的数字表示。
⑵、相同元件组

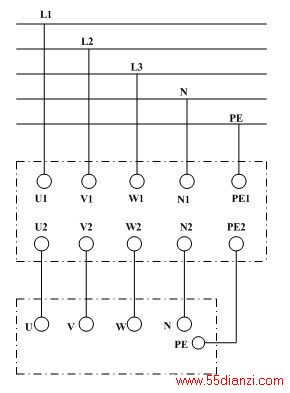

①、在数字前冠以字母，如标志三相交流系统的字母U1、V1、W1等。
②、若不需要区别相别时，可用数字1.1、2.1、3.1标志。
⑶、同类的元件组

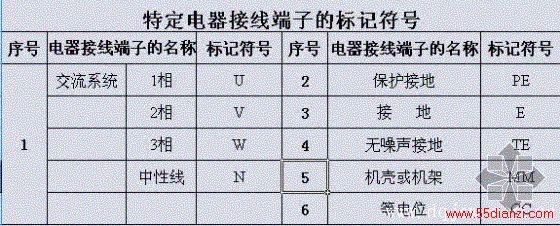

⑷与特定导线相连的电器接线端子的标志。见下表和图。
3、端子代号的标注方法
⑴、电阻器、继电器、模拟和数字硬件的端子代号应标在其图形符号的轮廓外面。零件的功能和注解标注在符号轮廓线内。
⑵、对用于现场连接、试验和故障查找的连接器件的每一连接点都应标注端子代号。

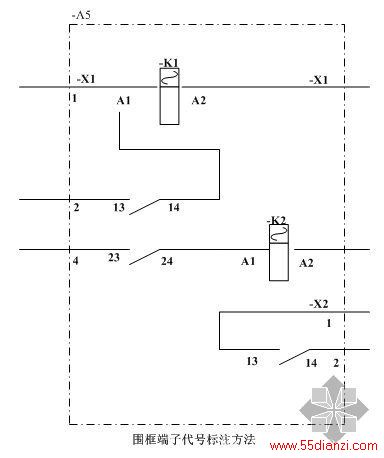

⑶、在画有围框的功能单元或结构单元中，端子代号必须标注在围框内，以免被误解。如下图
十四、连接线：在电气图上，各种图形符号间的相互连线。

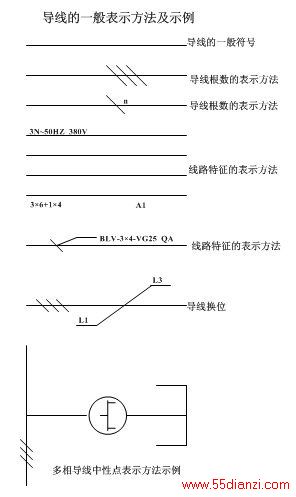

1、导线的表示方法
2、图线的粗细：电源主电路、一次电路、主信号通路等采用粗线，与之相关的其余部分用细线。
3、连接线的分组：母线、总线、配电线束、多芯电线电缆等可视为平行连接线。对多条平行连接线，应按功能分组，不能近功能分组的，可以任意分组，每组不多于三条，组间距大于线间距离。
连接线标记：标记一般置于连接线上方，也可置于连接线的中断处，必要时，还可在连接线上标出信号特性的信息。
4、导线连接点的表示方法
⑴、T形连接点可加实心圆点（·）；
⑵、对+形连接点可加实心圆点（·）；
⑶、对交叉而是不连接的两条连接线，在交叉处不能加实心加圆点，并应避免在交叉处改变方向，也应避免穿过其他连接线的连接点。
十五、连接线的连续表示法和中断表示法
1、用单线表示的连接线的连续表示法
2、连接线的中断表示方法
⑴、穿越图面的连接线较长或穿越稠密区域时，允许将连接线中断，在中断处加相应的标记。
1、图形符号的运用
⑴、采用方框符号：方框符号表示元件、设备等的组合及其功能，既不给出元件、设备细节，也不考虑所有连接的一种简单的图形符号。
⑵、采用带注释的框：系统图和框图中的框可能为一系统、分系统、成套装置或功能单元，用带注释的框来表示对象。框的的形式有实线框和点划线框，点划线框包含的容量大，见图。
2、层次划分：较高层次的系统图和框图，可反映对象的概况；较低层次的系统图和框图，可将对象表达得较为详细。
3、项目代号的标注方法
⑴、在系统图和框图上，各个框就标注项目代号。
⑵较高层次的系统图上标注高层代号；较低层次的框图上，标注种类代号。
⑶、由于系统图和框图不具体表示项目的实际连接线和安装位置，所以一般不标注端子代号和位置代号。
⑷、项目代号标注在各框的上方或左上方。
