电气识图.

4、连接线的表示方法
⑴、连接方法：当采用带点划线框绘制时，其连接线接到该框内图形符号上，当采用方框符号或带注释的实线框时，则连接线接到框的轮廓线上。
⑵、连接线型式：电线连接线——细实线
电源电路和主信号电路——粗实线
机械连接线——虚线
⑶、信号流向：系统图和框图的布局，就清晰并利于识别过程和信息的流向。控制信号流向与过程流向垂直绘制，在连线上用开口箭头表示电信号流向，实心箭头表示非电过程和信息的流向。
⑷、连接线上有关内容的标注：在系统图和框图上，根据需要加注各种形式的注释和说明。
电路图
电路图的基本特征和主要用途

1、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成的连接关系，而不考虑其实际位置的简图。
2、图例

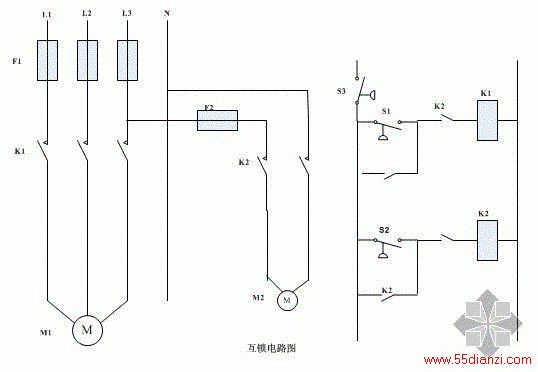

此电路图说明压缩机、M1和风机电动机M2供电、控制及互相联锁的电路构成和工作原理。此图有如下特点：
⑴、按供电电源和功能划分两部分：主电路按能量流（即电流）流向绘制，表示了电能经熔断器、接触器至电动机的供电关系；辅助电路按动作顺序，即功能关系绘制。
⑵、主电路采用垂直布置，辅助电路采用水平布置。

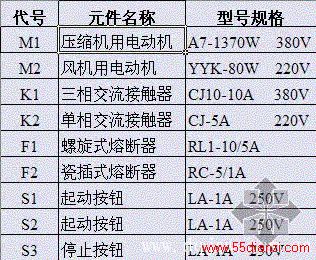

⑶、附表给出了各元件及有关的技术参数。
4、此图用途
⑴、供详细表达和理解设计对象（电路、设备或装置）的作用原理、分析和计算电路特性之用。
⑵、作为编制接线图的依据。
⑶、为测试和寻找故障提供信息。

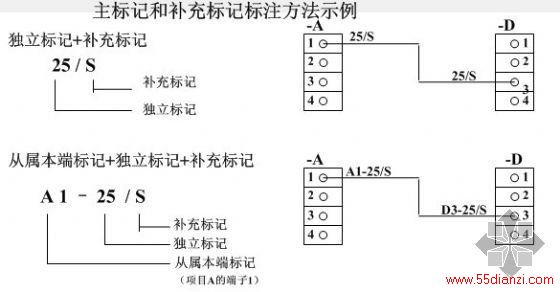

6、补充标记：它一般用作主标记的补充，并且以每一导线或线束的电气功能为依据。补充标记通常用字母或特定符号表示，为避免混淆，补充标记和主标记用符号将其分开。
