(1)保护出口方式。如表7-5所示，根据故障的不同性质，变压器保护作用于不同出口，最严重的情况是全停发电机一变压器组，此时将会造成机组厂用失压。
全停发电机一变压器组(出口继电器K386)：停汽机、停锅炉（机跳炉）断开发电机出口断路器、灭磁，断开主变高压侧2台断路器、断开厂用高压变压器低压分支4台断路器。
程序跳闸(出口继电器K286)：作用于关主汽门，只有主变压器冷却器故障保护适用。
跳厂用高压变压器单个分支（出口继电器K486或K586）：分支过电流或零序保护适用，作用于跳对应分支和闭锁分支切换。
跳厂用高压变压器两个分支（出口继电器K486或K586）：厂用高压变压器高压侧复合电流保护适用，作用于跳开对应低压侧两个分支断路器。
闭锁有载调压：当厂用高压变压器过负荷时闭锁有载调压，防止发生事故。
变压器通风启动：按变压器高压侧电流启动辅助冷却器自动运行。
(2)关于变压器启动失灵保护。500kV断路器失灵保护均装设在各500kV开关保护柜内，非全相保护由开关机构箱内辅助触点构成。主变压器和厂用高压变压器非电量保护动作不启动失灵保护。

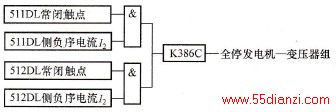

(3)关于500kV断路器闪络保护。主变高压侧开串运行时，存在断口闪络的可能，为了防止负序电流对发电机转子造成伤害，与发电机一变压器组相连的500kV断路器，设有断路器闪络保护并装设在发电机变压器组保护柜内。其原理很简单，当断路器在断开位置时出现负序电流，瞬时动作于全停发电机一变压器组。500kV断路器闪络保护逻辑图，如图7-31所示。
图7-31 500kV断路器闪络保护逻辑图
