(1)保护出口方式。由表7-4可以看到，出口装设断路器的发电机保护装置动作出口处理方式比较简洁，仅有以下几种方式：
1)全停（出口继电器K186）。停汽机、停锅炉（机跳炉）断开发电机出口断路器、灭磁。
2)程序跳闸(出口继电器K286)。当发生一些非破坏性的电气故障或机械故障时，先跳汽轮机，主汽门关闭后检测到逆功率时，再将发电机解列灭磁。用以防止主汽门关闭不严造成飞车事故，最大限度地保护主机安全。
3)保护作用于程序跳闸的同时应该闭锁热工保护，确保只由逆功率保护动作解列机组。
通过设置出口方式可作用于程序跳闸的保护有：失磁保护t2、t3，励磁变压器过负荷t2，发电机断水t1，主变压器冷却器故障。
减出力：信号送入汽轮机DEH，作用于快减负荷。
减励磁：信号送入发电机AVR，作用于减小发电机励磁电流。
发电机保护出口没有类似常规发变组的解列，解列灭磁方式，发电机保护动作不必进行厂用电切换。不考虑汽轮发电机甩负荷后长期空转，这样设置有利于防止汽轮机骤冷(东方汽轮机厂家建议甩负荷空转的持续运行时间不应超过15min)，防止汽轮机超速和锅炉超温、超压，防止发电机过电压和过励磁，也便于简化事故处理。

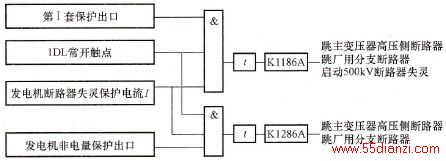

(2)关于发电机启动失灵保护。以发电机第工套保护为例（第Ⅱ套保护相同），启动失灵逻辑为：保护出口断路器常开触点失灵电流，经延时后动作于跳开主变压器高压侧两台断路器，闭锁线路重合闸，跳开厂用高压变压器低压分支四台断路器。其中断路器常开触点用于反应断路器在合闸位置，失灵电流用于防止失灵保护误动，提高安全性。为了防止拒动，对应于各种故障，失灵电流元件应有足够的灵敏度。
发电机电气量启动失灵保护和非电气量启动失灵保护分别通过不同的继电器出口，其区别在于，电气量保护启动失灵跳开高压侧断路器的同时启动500kV侧断路器失灵保护，而非电气量保护不启动500kV侧断路器失灵保护。发电机启动失灵保护逻辑图如图7-30所示。
图7-30 发电机启动失灵保护逻辑图
