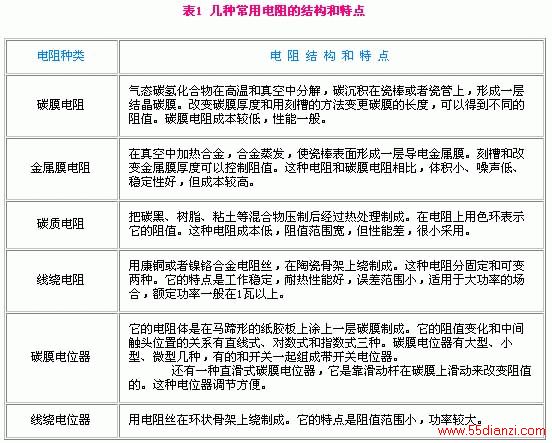

常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。
大多数电阻上,都标有电阻的数值,这就是电阻的标称阻值。电阻的标称阻值,往往和它的实际阻值不完全相符。有的阻值大一些,有的阻值小一些。电阻的实际阻值和标称阻值的偏差,除以标称阻值所得的百分数,叫做电阻的误差。表2是常用电阻允许误差的等级。
表2 常用电允许误差等级
允许误差 ±0.5% ±1% ±2% ±5% ±10% ±20% 级别 00501 02 I II III
允许误差 标称阻值系列 ±5%
1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3
3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
不同的电路对电阻的误差有不同的要求。一般电子电路,采用Ⅰ级或者Ⅱ级就可以了。在电路中,电阻的阻值,一般都标注标称值。如果不是标称值,可以根据电路要求,选择和它相近的标称电阻。
当电流通过电阻的时候,电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率,电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式: P=I×U P=I2×R P=U2/R
计算出来,P表示电阻消耗的功率,U是电阻两端的电压,I是通过电阻的电流,R是电阻的阻值。 电阻的额定功率也有标称值,常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中,常用图2所示的符号来表示电阻的标称功率。选用电阻的时候,要留一定的余量,选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦,可以选用1/2瓦的电阻,实际负荷3瓦,可以选用5瓦的电阻

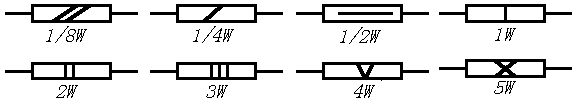

图2 电阻的功率标识
为了区别不同种类的电阻,常用几个拉丁字母表示电阻类别,如图3所示。第一个字母R表示电阻,第二个字母表示导体材料,第三个字母表示形状性能。上图是碳膜电阻,下图是精密金属膜电阻。表1列出电阻的类别和符号。表2是常用电阻的技术特性。
图3 电阻的类型标识
表4 电阻的类别和符号
顺序 类别 名称 简称 符号 第一个字母 主称 电阻器
电位器 阻
位 R
W 第二个字母 导体材料 碳膜
金属膜
金属氧化膜
线绕 碳
金
氧
线 T
J
Y
X 第三个字母 形状性能等 大小
精密
测量
高功率 小
精
量
高 X
J
L
G
表5 常用电阻技术特性
电阻类别额定功率(W) 标称阻值范围 温度系数(1/℃) 噪声电势(uV/V) 运用频率 RT型碳膜电阻 0.05
0.125
0.25
0.5
1.2
10~100×103
5.1~510×103
5.1~910×103
5.1~2×106
5.1~5.1×106
碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环,其余顺次是二、三、四道色环,如图1所示。第一道色环表示阻值的最大一位数字,第二道色环表示第二位数字,第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。

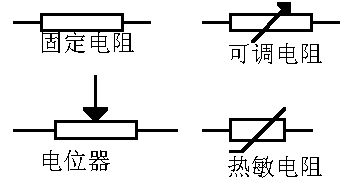

图4 电阻的电路符号表示方法
表6 色环颜色所代表的数字或意义
色别 第一色环 最大一位数字第二色环 第二位数字 第三位色环 应乘的数 第四色环 误差 棕 1 1 10 红 2 2 100 橙 3 3 1000 黄 4 4 10000 绿 5 5 100000 蓝 6 6 1000000 紫 7 7 10000000 灰 8 8 100000000 白 9 9 1000000000 黑 0 0 1 金 0.1 ±5% 银 0.01 ±10%
比如有一个碳质电阻,它有四道色环,顺序是红、紫、黄、银。这个电阻的阻值就是270000欧,误差是±10%。双比如有一个碳质电阻,它有棕、绿、黑三道色环,它的阻值就是15欧,误差是±20%。本文关键字:基础知识 电工基础,电工技术 - 电工基础
