第一讲 电阻器与欧姆定律
1.电阻 ，用符号 R 表示。其最基本的作用就是阻碍电流的流动。衡量电阻器的两个最基本的参数是阻值和功率。阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。除基本单位外，还有千欧和兆欧。功率用来表示电阻器所能承受的最大电流，用瓦特表示，有 1/16W ， 1/8W ， 1/4W ， 1/2W ， 1W ， 2W 等多种，超过这一最大值，电阻器就会烧坏。根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

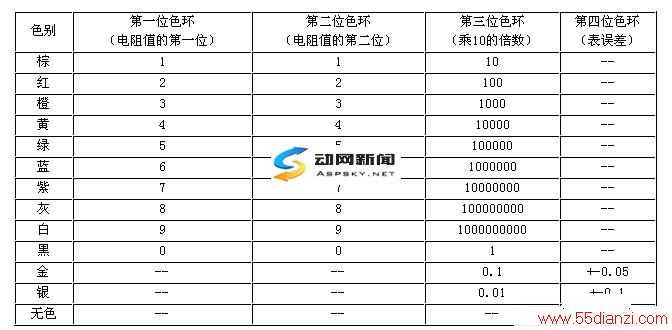

电阻在标记它的值的方法是用色环标记法。它的识别方法如下：
电阻器习惯上简称电阻、电阻是电子电路最常用的基本元件；电阻的基本特性是对交流电和直流电都呈现相同的阻力．这种阻力的运动形态可欧姆定律的算术表达式I=V／R来描述．I=V／R告诉我们，通过一个电阻器的电流强度与该电阻器的阻值成反比，与该电阻器两端的电压成正比．如果假设—个电阻两端的电压值固定不变，则若要使电流强度I减小，就必须增大电阻器R的阻值。桕反，要使I增大，就必须使R减小。下面以一个实际例子来理解I=V／R的运用。例题1:已知市售电源指示灯的发光小电泡正常工作电流为2．5mA--3mA，若设市电电压均220Y，求限流电阻R的阻值。电路见图1。这道题很好理解，我们可将220V分别除以2．5mA和13mA，便得R的值分别为73k和88k。考虑到市电电压有时会升高，可将R的值定在80k左右。取标称值R为82k。顺便讲一下，82k的电阻值的色环应如何表示。色环的排列顺序是，棕1红2橙3黄4绿5，蓝6紫7灰8白9黑0金5％银10％无色20％．并且电阻体上面第—圈，第二圈的数字为直读有效数字，第三圈数字代表倍数，即有效数字后面零的个数。第四圈代表电阻阻值的误差值，这一圈色环多数是金色。在一般电子电路中，可以不去理会这个误差值。我们将82k化为82000欧。参照排列表，依照“读色环”的原则，显然，“灰红橙”，代表82k电阻．如看到棕黑红三道色环，我们就不加思索地知道是lk电阻，看到橙橙黑，就知道是33欧电阻，从例1可以看出1.负载电阻愈大，回路中电流愈小．电源两端电压愈接近电源电动势，当负载电阻无限大(如开路)时，回路中无电流，此时电源两端电压等于电源电动势．2.负载电阻愈小，回路电流愈大，电源端电压也愈小，当负载电阻小到等于零(如短路)时，电源端电压等于零．这时回路电流最大。们可将220V分别除以2．5mA和13mA，便得R的值分别为73k和88k。考虑到市电电压有时会升高，可将R的值定在80k左右。取标称值R为82k。顺便讲一下，82k的电阻值的色环应如何表示。色环的排列顺序是，棕1红2橙3黄4绿5，蓝6紫7灰8白9黑0金5％银10％无色20％．并且电阻体上面第—圈，第二圈的数字为直读有效数字，第三圈数字代表倍数，即有效数字后面零的个数。第四圈代表电阻阻值的误差值，这一圈色环多数是金色。在一般电子电路中，可以不去理会这个误差值。我们将82k化82000欧。参照排列表，依照“读色环”的原则，显然，“灰红橙”，代表82k电阻．如看到棕黑红三道色环，我们就不加思索地知道是lk电阻，看到橙橙黑，就知道是33欧电阻，从例1可以看出1.负载电阻愈大，回路中电流愈小．电源两端电压愈接近电源电动势，当负载电阻无限大(如开路)时，回路中无电流，此时电源两端电压等于电源电动势．2.负载电阻愈小，回路电流愈大，电源端电压也愈小，当负载电阻小到等于零(如短路)时，电源端电压等于零．这时回路电流最大。 另外，在大功率放大器中，除了考虑到电阻的阻值外，还应考虑到电阻的额定功率问题。电阻的使用功率可用欧姆定律的另一条公式P=IV进行汁算.
第2讲:电阻的类别和符号
为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表1列出电阻的类别和符号。表2是常用电阻的技术特性
第3讲:电阻常用的标志法
在使用电阻器时，需要了解它的主要参数。对电阻器需知道其标称阻值、功率、允许偏差。电阻器的标称值和允许偏差一般都 标 在电阻体上，而在电路图上通常只标出标称值。电阻的 标志 方法分为下列四种：
1. 直标法：直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示，末标偏差值的即为 ± 20 % 的允许偏差。
2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。
例如： 6R2J 表示该电阻标称值为 6.2 Ω ，允许偏差为 ± 5% ； 3K6K 表示电阻值为 3.6K Ω ，允许偏差为 ± 10% ； 1M5 则表示电阻值为 1.5M Ω ，允许偏差为 ± 20% 。
3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。紧靠电阻体一端头的色环为第一环，露着电阻体本色教多的另一端头为末环。
4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。常见于贴片电阻或进口器件上。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率 10 n 的“ n ”（即前面两位数后加“ 0 ”的个数） , 单位为 Ω 。例如标识为 222 的电阻器，其阻值为 2200 Ω 既 2.2 K Ω ；表识为 105 的电阻器为 1 M Ω ；标志为 47 的电阻器阻值为 4.7 Ω 。需要注意的是要将这种标志法与传统的方法区别开来：如标志为 220 的电阻器其电阻为 22 Ω ，只有标志为 221 的电阻器其阻值才为 220 Ω 。标志为 0 或 000 的电阻器，实际是跳线，阻值为 0 Ω 。在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为 53 表示 5 ， 14 和 54 分别表示 10 和 50 。一些精密贴片电阻器也有用四位数字表示法，如 1005 表示 10 等
第4讲:电阻功率在图纸上的标住

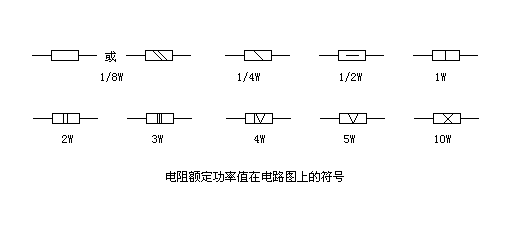

所谓电阻的额定功率值，指的是电阻所承受的最高电压和最大电流的乘积。每个电阻都有其额定功率值，常见电阻的额定功率一般分为 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 3W 、 4W 、 5W 、 10W 等。其中 1/8W 和 1/4W 的电阻较为常用，不过，在大电流场合，大功率的电阻也用得很普遍。下图为各额定功率值功率的电阻在电路图上的符号。不难看出，额定功率值在 1W 以上用罗马数字表示。
所谓电阻的额定功率值，指的是电阻所承受的最高电压和最大电流的乘积。每个电阻都有其额定功率值，常见电阻的额定功率一般分为 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 3W 、 4W 、 5W 、 10W 等。其中 1/8W 和 1/4W 的电阻较为常用，不过，在大电流场合，大功率的电阻也用得很普遍。下图为各额定功率值功率的电阻在电路图上的符号。不难看出，额定功率值在 1W 以上用罗马数字表示
第5讲:快速识别色环电阻的阻值
目前，国产或进口电视机、收录机广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用很方便。以往杂志上都介绍过色环电阻识读法，按其方法读数时，要进行换算，较麻烦，这里介绍一种快速识别阻值的方法。
带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几 K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
下面介绍掌握此方法的几个要点：
（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是：
金色：几点几 Ω
黑色：几十几 Ω
棕色：几百几十 Ω
红色：几点几 kΩ
橙色：几十几 kΩ
黄色：几百几十 kΩ
绿色：几点几 MΩ
蓝色：几十几 MΩ
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。
