直流电机的励磁方式及磁场

             图1.3.7 电枢磁势产生的磁场分布



        可见磁极几何中性线处电枢反应磁势最大。
  2)单个电枢磁势分布展开图

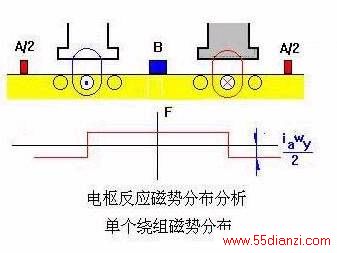

图1.3.8 单个电枢元件产生的磁场分布





  3)多个电枢磁势分布展开图
    讨论时考虑电刷处于几何中性线时，得磁势分布图

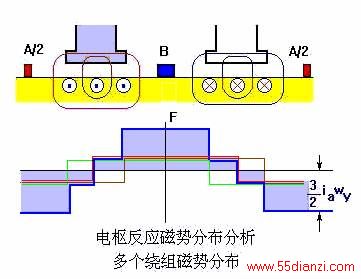

                                     1.3.9 三个电枢元件产生的磁场分布
  4)电枢反应
    再考虑主磁场的作用，可得考虑电枢反应后气隙磁场分布

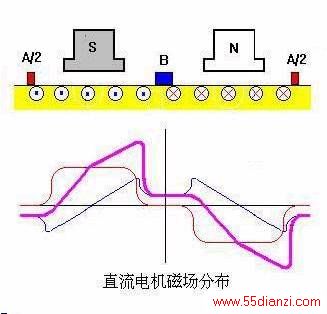

      图1.3..10 考虑电枢反应后气隙磁场分布





   由此可见: 电枢反应磁通势轴线的位置总是与电刷轴线重合
          当电刷处于几何中性线时，电枢反应磁势与磁极轴线互相垂直
         5)电枢反应使气隙磁场发生了畸变
           电枢磁场使主磁场一半削弱，另一半加强
           并使电枢表面磁密等于零处离开了几何中性线。
         6)电磁反应呈去磁作用
           * 在磁路不饱和时
              主磁场削弱的量与加强的量恰好相等。
           * 在磁路临界饱和时
              增磁会使半个极下饱和程度提高，铁心磁组增大，
              另外半个极下饱和程度减小，铁心磁组减小
              因磁路临界饱和，从而使实际的合成磁场曲线要比不计饱和时略低
             增加的磁通数量就会小于磁通减少的数量
          * 结论
             电枢反应的另一个结果是电机负载情况下每极磁通有所下降
