有三相三线式(三相两元件)和三相四线式(三相三元件)两种。
按图接线(实做)
选件及接线要求
1.电度表的额定电压应与电源电压一致，额定电流应是5A的。
2.要按正相序接线。
3.电流互感器要和LQG型的，精度应不低于0.5级。电流互感器的极性要用对。

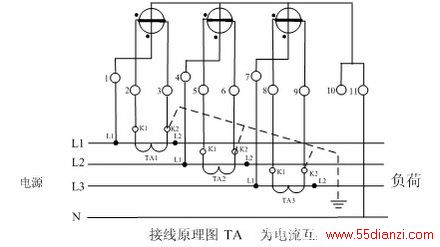

三相四线式(三相三元件)电度表经电流互感器接线原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
4.二次线应使用绝缘铜导线，中间不得有接头。其截面：电压回路应不小于1.5mm²；电流回路应不小于 2.5mm²。
5.二次线应排列整齐，两端www.55dianzi.com穿带有回路标记和编号的“标志头”。
6.当计量电流超过250A时，其二次回路应经专用端子接线，各相导线在专用端子上的排列顺序：自上至下，或自左至右为U、V 、W、 N。
7.三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。
例某三相四线负荷电流为361A，经电流互感器接线的三相有功电度表作有功是量计量。
可选DT86型 380/220 3×6A的有功电度表。用LQZ—0.5 400/5的电流互感器。
