画出接线原理图

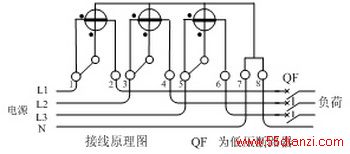

三相四线(DT)有功电度表接线原理图
三相三线(DS)有功电度表接线原理图
按图接线实做(如下图)
接线要求:
①度表的额定电压应与电源电压一致,额定电流应等于或略大于负荷电流;
②按正相序接线;
③线应使用绝缘铜导线。其截面应满足负荷电流的需要,但不得小于2.5mm²;
④外线不得有接头;
⑤相四线有功电度表的零线必须进、出表。
使用要求:
①三相四线有功电度表(DT型),可对三相四线对称 或不对称负载作有功电量的计量;而三相三线有功电度表(DS型),仅可对三相三线对称或不对称负载作有功电量的计量。
②电度表导线的选用:按导线选择口诀。
例①;某三相四线负荷为45A,选直入式电度表作有功电量计量。选DT8 380/220 3×50A的有功电度表。导线用BV—10(截面为10mm²的聚氯乙烯绝缘铜芯电线)
例②;某三相三线负荷电流为33A,选直入式电度表作有功电量计量。选DS15 380V3×40A的有功电度表。导用BV—6(截面为6mm²的聚氯乙烯绝缘铜芯电线)
安装要求:
①电度表安装时,应保证其可转动的铝盘为水平。
