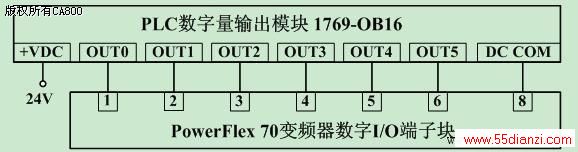

图2 PLC数字量输出模块与变频器数字IO端子块间的接线图
表1 与变频器数字I/O端子号对应的参数信息

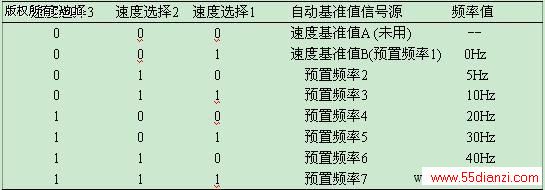

表2 PLC OUT3、OUT4、OUT5选通与预设频率间的对应关系
3.4 脉冲计数的实现
由于传统PLC的I/O控制采取集中输入、集中输出的方式,所以对于宽度小于扫描周期的脉冲信号必须采用高速计数器来实现脉冲计数,否则可能会丢失大量的脉冲信号。对于CompactLogix控制器,可通过扩展高速计数模块(1769 HSC)实现脉冲计数。考虑到CompactLogix控制器本身的I/O更新和逻辑执行是异步进行的特点,本系统中自行设计了一块计数电路板,从而代替高速计数模块来解决高速脉冲计数的问题。
计数电路板的计数模式为环计数模式(一般高速计数模块的计数模式[2]有两种：线性计数模式和环计数模式)，计数范围为0～+65535，双向计数。脉冲计数电路板以4片74LS193芯片(高速计数芯片)为主要元件，还包括电平转换电路、计数器复位电路等其它辅助电路。设计过程中为提高抗干扰能力，对于输入信号采用了差分电路；同时为提高电路的响应速度，电平转换电路中的光耦采用了高速光耦。将脉冲计数电路板的输出信号引入PLC的一块扩展输入模块，通过直接读取此模块的输入状态得到对应的脉冲数，由PLC控制计数电路清零复位。脉冲计数电路结构图见图3。

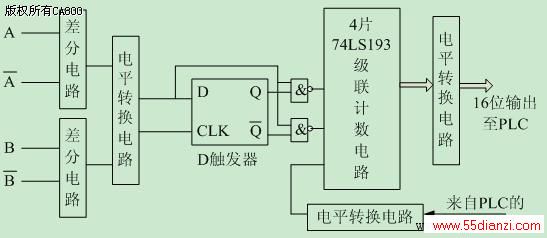

图3 脉冲计数电路结构图
采用这种方式取代高速计数模块,虽然硬件设计增加了系统的开发时间,且计数精度没有高速计数模块高，但实验表明电梯仍然可以实现较高的平层精度，取得了良好的实验效果，并且节省了购买高速计数模块的昂贵费用。
