水厂自动化系统解决方案

水厂自动化系统概述 为解决农村饮水安全问题，很多地方建立了小型水厂，集中为一些村镇供水。水厂自动化系统是水厂建设中的重要部分，以下对该部分内容做简要介绍。
农村集中供水形式      各地根据自身的水资源及地势情况确定供水形式，主要包括以下几种：     1、直供井供水：每个村镇打一眼或多眼深井，直接通过管网为村镇供水。     2、一眼或多眼水源井取地下水，进入小型水厂，加氯，进入清水池，再通过几套加压泵为不同村镇供水；有的小型水厂清水池地势较高，可通过自流为不同的村镇供水。     3、一个或多个取水泵站取地表水，进入小型水厂后，经加药加氯等工艺处理进入清水池，再通过几套加压泵为不同村镇供水；有的小型水厂清水池地势较高，可通过自流为不同的村镇供水。     水厂自动化解决方案      以第二种供水形式为例介绍水厂自动化系统。多眼水源井取地下水，原水进入小型水厂，加氯，进入清水池，再通过几套加压泵为不同村镇供水。

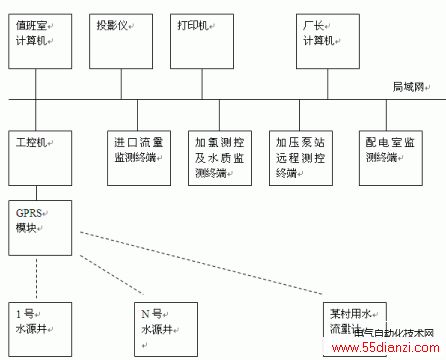

总体设计方案   ◆ 在水源井井房内安装水源井监控设备。 ◆ 在水厂进水口安装流量监测终端。 ◆ 在水厂加氯间安装加氯设备远程测控及水质监测终端。 ◆ 在水厂加压泵房安装加压泵站远程测控终端。 ◆ 在水厂低压配电室安装配电监测终端。 ◆ 在水厂值班室安装工控机、计算机、投影仪、打印机等。安装监控系统软件。 ◆ 流量监测终端、加氯设备远程测控及水质监测终端、加压泵站远程测控终端与值班室工控机之间采用局域网有线    通信方式；水源井监控设备与值班室工控机之间采用GPRS无线通信方式（支持光纤通信方式）。 ◆ 未来，水厂需要对各用水单位进行流量监测，采用GPRS无线通信方式。   系统拓扑图

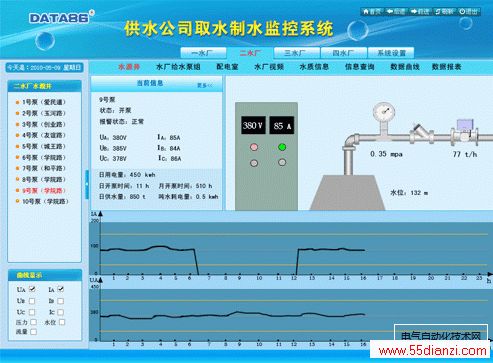

水厂自动化系统|水厂自动控制系统拓扑图   水厂自动化系统主要功能   ◆ 系统可以实时监测水源井水泵工作情况，包括：电流、电压、电能、泵开关状态、保护状态、出水压力、出水流    量。可以远程起停水源井水泵。 ◆ 系统可以实时监测进厂流量、出厂流量、出厂压力、水池水位、余氯等信息。 ◆ 系统可以实时监测加氯机的工作状态、加氯速度、自动控制/远程控制加氯机的起停。 ◆ 系统可以实时监测加压泵组水泵的工作状态，包括：开关状态、保护状态、电压、电流、频率等。 ◆ 系统可以自动控制、远程控制加压泵的起停。根据出口压力自动调整水泵转速。 ◆ 系统可以实时监测配电站信息，包括：开关状态、电流、电压、电能等。     典型操作界面     水厂自动化系统|水厂自动控制系统软件界面1

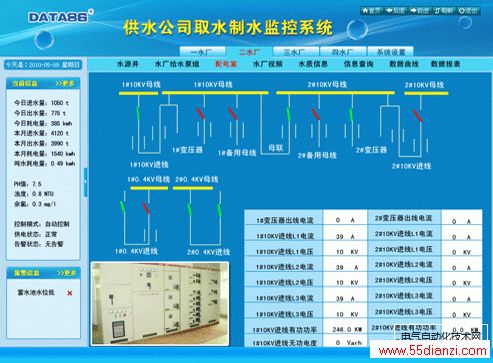

水厂自动化系统|水厂自动控制系统软件界面2
