系统概述
供水调度系统是一个综合的供水信息化管理平台，可以将自来水公司管辖下的取水泵站、水源井、自来水厂、加压泵站、供水管网等重要供水单元纳入全方位的监控和管理。
借助供水调度系统，调度中心可远程监测各供水单元的实时生产数据和设备运行参数；可远程查看重要生产部位的监控视频或监控照片；可远程管理水泵、阀门等供水设备。
供水调度系统的总体建设目标是实现工艺流程透明化、生产数据公开化和重要环节可视化，为供水工作的科学调度和安全生产提供可靠保障。

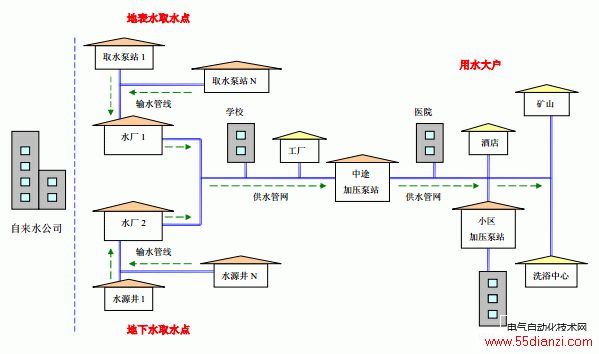

供水调度SCADA系统|供水调度方案|供水监控系统|供水远程监控|供水流程示意图
系统具体要求如下：
1、远程监测取水泵站的取水口水位、取水泵站出水压力和流量；监测取水泵组的运行状态和电流、电压等运行参数；远程/自动控制取水泵组、阀门等设备的启停。
2、远程监测水源井的水位、出水压力和流量；监测水源井水泵的运行状态和电流、电压等运行参数；远程/自动控制水泵的启停。
3、远程监测水厂内蓄水池和清水池的水位、进出厂流量、出厂水质和压力；监测水厂内
配电设备、净水设备和加压泵组的运行状态和运行参数；远程/自动控制加压泵组、阀门等设备的启停；对水厂重要部位实施视频监控。
4、远程监测中途加压泵站/小区加压泵站的进站压力或蓄水池水位、泵站出水压力和流量；监测泵组的运行状态和电流、电压等运行参数；远程/自动控制加压泵组、阀门等设备的启停。
5、远程监测供水管网的供水压力、流量、流向等信息。
6、远程采集各区域用水总量数据；采集各用水大户的用水量信息。
系统组成

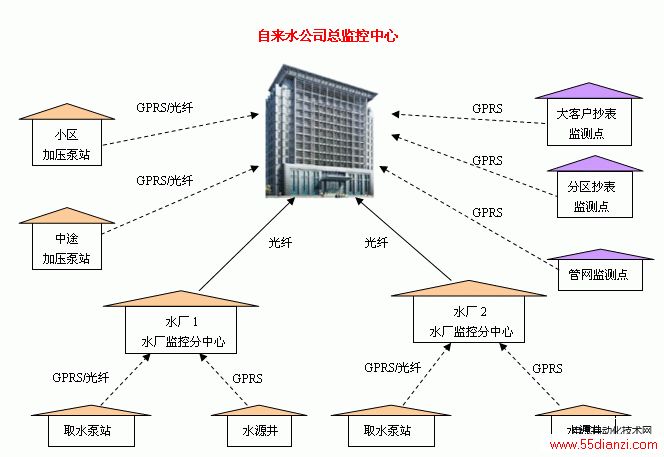

为满足上述功能需求，供水调度系统可建立两级调度中心，即自来水公司调度中心和水厂调度分中心。
自来水公司调度中心建立在自来水公司办公区内，对水源井、取水泵站、水厂、供水管网、加压泵站进行统一监测；并根据用水状况，调度各水厂、泵站的出水供给。
水厂调度分中心建立在各水厂内，针对所辖取水泵站、水源井和水厂内部进行实时监测和管理。
供水调度|供水调度SCADA系统|供水调度方案|供水监控系统|供水远程监控系统组成
调度系统软件功能
供水调度系统软件采用B/S或B/S+C/S结构设计，软件在调度中心服务器上运行，管理人员通过自来水公司局域网浏览并进行相应操作，供水调度系统主要功能如下：

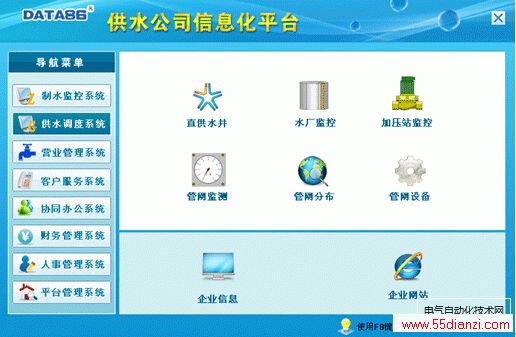

供水调度系统|供水调度SCADA系统|供水调度方案|供水监控系统|供水远程监控软件界面
1、系统管理
◆ 权限管理：
系统管理员可根据部门、职位、工种等，对不同的普通管理人员授予不同的使用权限；普通管理人员只能进行权限内的查询、控制等操作。
◆ 测点信息管理：
可添加、修改、删除测点，并可建立各测点的设备档案，如：水表名称、水表型号、水表口径、安装时间、通信类型、GPRS卡号等。

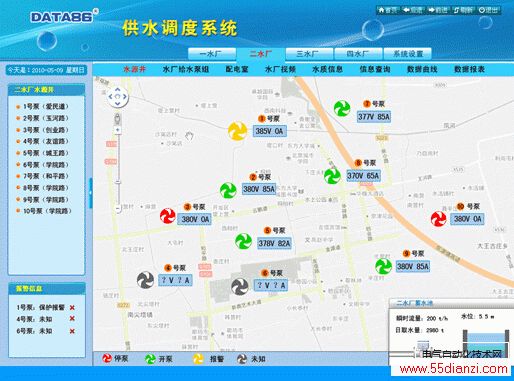

◆ 地图展示：
1）主界面以当地地图或供水管网图为背景，显示所有监测点的位置及主要监测数据。
2）可以通过鼠标拖动编辑监测点的位置。
3）当鼠标置于监测点上时显示详细的测点信息和实时监测数据。
供水调度系统|供水调度SCADA系统|供水调度方案|供水监控系统|供水远程监控软件界面
2、生产调度管理

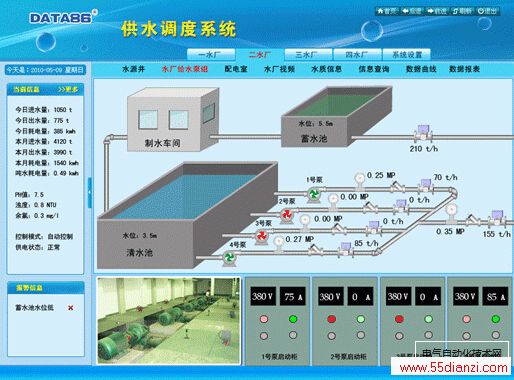

◆ 生产数据监测
1）实时监测取水泵站的取水口水位、泵站出水压力和流量、泵站安防状态、泵组运行状态和电流、电压等运行参数。
2）实时监测水源井的水位、出水压力和流量、水泵运行状态和电流、电压等运行参数。
3）实时监测水厂内蓄水池和清水池水位、进出厂流量、出厂水质和压力；监测水厂内配电设备、净水设备和加压泵组的运行状态和运行参数。
供水调度系统|供水调度SCADA系统|供水调度方案|供水监控系统|供水远程监控软件界面

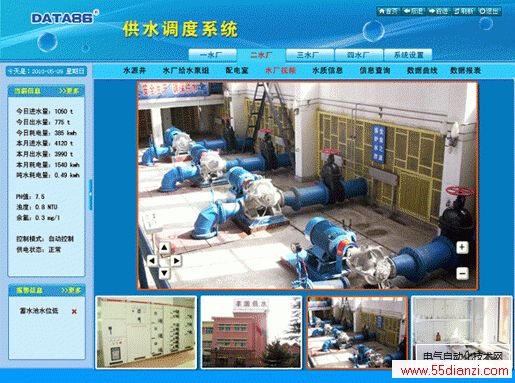

◆ 视频监控
当具备光纤通信条件时，可对取水泵站、水源井、水厂、加压泵站等重要生产部位实施视频监控，当发生人员闯入、设备运行异常等状况时，系统自动切换到视频监控画面。
供水调度系统|供水调度SCADA系统|供水调度方案|供水监控系统|供水远程监控软件界面
◆ 远程告警
当水位超限、压力超限、电流异常、水泵保护、现场断电、人员闯入等状况发生时，系统立即提示报警信息。
◆ 远程控制
具备操作权限的管理人员可远程控制水源井、取水泵站、水厂、加压泵站等监测点泵组、阀门等设备的启停。
◆ 自动控制
系统可自动控制现场设备的运行，并可远程切换控制模式。举例如下：
1）根据水源井水位自动控制水源井水泵的启停。
2）根据取水点水位自动控制取水泵组的启停。
3）根据蓄水池水位或出水管网压力自动控制水厂/加压泵站内加压泵组的启停。
3、供水调度管理

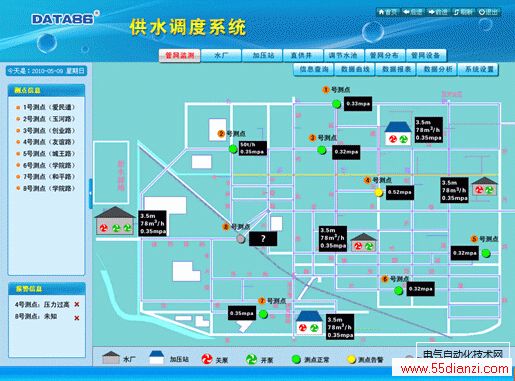

◆ 管网数据监测
1）实时监测水厂出水流量和压力。
2）实时监测中途加压泵站/小区加压泵站的进站压力或蓄水池水位、泵站出水压力和流量、泵组运行状态和运行参数。
3）远程监测供水管网的供水压力、流量、流向等信息。
