KOWOV陶瓷球阀在30t/h日本VRH造型生产线送砂系统中的应用

　　30t/h日本VRH造型生产线送砂系统，通过高压压送将型砂（镁橄榄石）送到异地砂库，使用节流阀分配发送砂库的作用，如图1所示。 　　套筒节流阀内胆为橡胶套筒，用压缩空气挤压，使得橡胶变形起到密封作用，由于国产橡胶质量不稳定，有时一个用不到半个班，好的也只能维持一个月，不但增加了维修成本和维修工作量，而且经常造成生产中断，因此，需要寻找一套可靠的装置替代橡胶套筒节流阀。

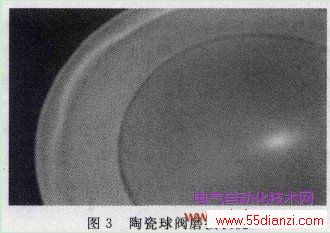

1、 改造方案 （1）用普通碳钢球阀进行改造 　　 选用日本碳钢球阀对a阀进行了替代改造，质量相对比较稳定，但由于砂粒高速冲刷，球阀内部磨损十分严重，如图2。 （2）用陶瓷球阀进行改造 　　同时选用KOWOV全衬硬密封陶瓷球阀对b阀进行了替代改造，由于它具有抗高腐蚀、高抗磨损性能，改造完成使用1年多后，仅仅有轻微磨损，如图3。

2、 改造效果 （1）可靠性 　　按每天2个班，每个班6h计算，从目前磨损情况看，KOWOV陶瓷球阀使用年限至少在5年以上。 （2）经济性 　　橡胶套筒节流阀单价1600元/个，按每个最大寿命一个月计算，每年需要消耗12个，则1600×12=19200元，5年内消耗19200×5=96000元，根据近年来使用情况看，平均消耗在20个以上，5年费用为9.6~16.0万元，而采购一个陶瓷球阀仅需6万余元，大大节省了备件费用。同时，给生产带来的中断而造成的损失更是无法计算。表1列出了改进前后的比较。



表1 改造前后比较 名称 橡胶套筒节流阀 日本碳钢球阀 KOWOV全衬硬密封陶瓷球阀 平均寿命 最高1个月 1年 5年 更换工时 4人6h 4人2h 4人2h 单价/元 1600 20000 65000 维护 需提前安装备件 免维护 免维护   3、结语 　　改造1年多来，整套系统能够稳定工作，未发生任何故障，有力地保障了生产。实践证明，使用KOWOV陶瓷球阀替代原橡胶套筒节流阀方案可行，特别是使用陶瓷球阀效果更加明显和稳定，改造方便，工程量小，是造型生产线送砂系统节流阀改造的可行方法。
