控制原理
1、控制原理

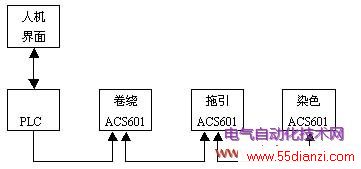

浆纱机控制原理如上图所示，系统主要由 PLC、瑞典ABB ACS601变频器、人机界面构成，PLC与ABB ACS601变频器之间用MODBUS现场总线相连，构成现场总线通讯控制网络。ABB 变频器均内含标准MODBUS现场总线通讯接口，故该网络的组建无需特殊网络单元，简单、经济、快速，支持8M bit/s的通讯速率。
变频器的频率给定、起/停控制、参数修改、状态查询、故障查询等均可通过MODBUS现场总线实现；除此之外，卷绕变频器速度控制、张力给定、初始卷径设定、卷径复位等操作亦可通过MODBUS现场总线实现。故本系统简化了控制线路，节约了安装布线时间，方便了现场调试，更增加了系统灵活性。
2、Modbus 通讯协议
Modbus 协议是一种串行的主从通讯协议，该协议定义了主机查询的格式，包括：从机的编址方法（或广播），要求动作的功能代码，传输数据和错误校验等。从机的响应也是采用Modbus协议结构，包括：动作确认，返回数据和错误校验等。
主机-从机 与 查询-响应
3、Modbus RTU信息帧结构
标准Modbus 网络可配置为ASCII或RTU（远程终端单元）中的任意一种通讯模式。本系统采用RTU模式，RTU信息帧
结构标准结构如下：
开始 地址域 功能域 数据域 CRC校验 结束
T1-T2-T3-T4 8位 8位 N＊8位 16位 T1-T2-T3-T4
RTU通讯模式的信息中包括一个循环冗余校验（CRC）生成的错误校验域，CRC域包括一个16位的二进制数据，占两个字节，CRC值由发送设备首先计算，附在传送信息中。接收设备在接收时将重新计算CRC，并且把计算值与接收的CRC实际值做比较。如果两个值不相等，就说明有错误发生。
四、ABB 卷曲应用宏
1、ABB卷曲应用宏
ABB ACS600变频器卷曲应用软件专用于带材控制中最复杂应用的中心卷曲/开卷机应用。中心卷曲/开卷机的旋转力是加在卷曲或开卷机的卷筒轴上，当卷筒直径变化时，为了使材料的表面张力保持不变，必须保证转速的变化与卷径成反比且转矩的变化与卷径成正比。
中心卷曲/开卷软件是一种非常经济实用的实现精确带材张力控制方法，应用宏有卷曲张力宏，卷曲调节辊宏，开卷张力宏，开卷调节辊宏，在各应用宏中包含卷径计算、转动惯量补偿、硬度控制等功能。
2、控制原理
本系统采用卷曲张力宏，速度闭环调节，控制原理图如下所示。
系统实时检测马达实际转速，计算当前卷径，并积分保持。根据内部计算出的卷径值对主速给定值进行调节，随着运行时间的增加，卷绕旋转速度降低。张力调节部分：系统将检测到的张力值送往控制系统，系统根据张力反馈值与张力设定值的差值，自动调节织轴的转速，以保持纱线实际张力值保持不变。
3、速度给定

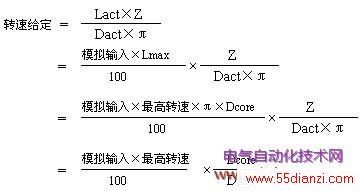

在宏应用软件中转速给定的计算来自于带材速度。

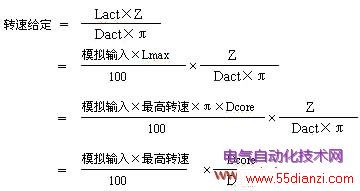

其中：Dcore = 卷芯直径
Dact = 实际卷径
Lact = 线速度
Z = 减速比
π = 3.1416
4、卷径计算器
卷径是由实际带材速度和电机转速计算得出的，带有参数的积分器限制卷径的突变。
其中：Lact = 实际材料速度
Nact = 实际电机转速
π = 3.1416
Z = 减速比
系统采用现场总线、卷曲应用宏、触控技术等先进的控制技术，具有精确的控制性能，良好的动态特性，能够实现工厂网络化、信息化。该系统现已成功通过调试交付使用，运行情况良好。本系统不仅适合染浆联合机，亦可用于其它印染、纺织机械，具有极好的市场推广应用前景。
