⑵ 磁栅的结构和工作原理
磁栅(又称磁尺)也是一种电磁监测装置。它利用磁记录原理,将一定波长的矩形波或正弦波由信号用磁头记录在磁性标尺的磁膜上,作为测量基准。检测时,磁头将磁性标尺上的磁化信号转化为电信号,并通过检测电路将磁头相对于磁性标尺的位置或位移量用数字显示出来或转化为控制信号输人给数控机床。

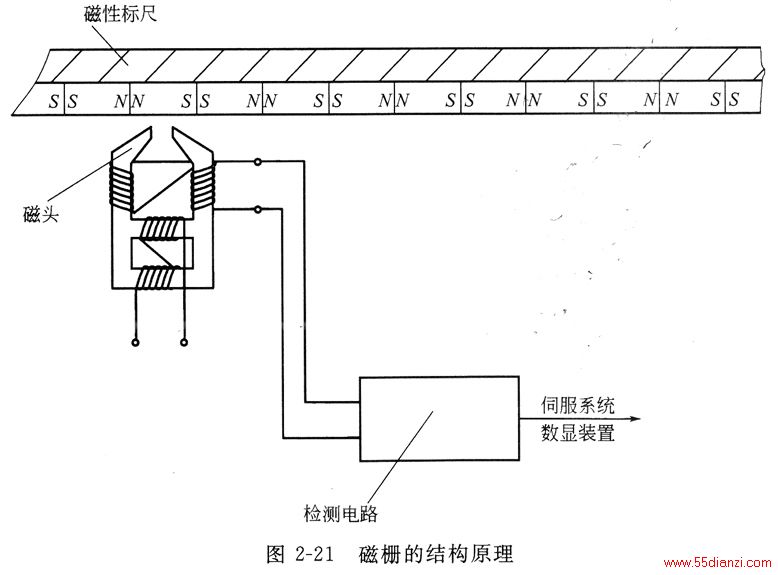

磁栅传感器由磁胜标尺、磁头和检测电路三部分组成,其结构原理如图2-21所示。磁性标尺是在不导磁材料(如玻璃、铜或其他合成材料)的基体上,采用涂敷、化学沉淀或电镀等方法覆盖上一层10~20产贝厚的磁性材料,形成一层均匀的磁性薄膜,然后采用录磁的方法在磁胜薄膜上录上等距离的周期性的磁化信号。
磁化信号的周期称为节距人,有
磁头是进行磁一电转换的转换器,磁头将反映位置变化的磁性信号检测出来,并转换成电信号送给检测电路。
在进行位置检测时,为了在低速甚至静止时也能得到位置信号,必须采用磁通响应型磁头(又叫磁调制式磁头)。磁通响应型磁头由铁芯、励磁绕组W1、输出绕组巩组成。磁通响应型磁头的结构及其输出波形如图2-22所示。
