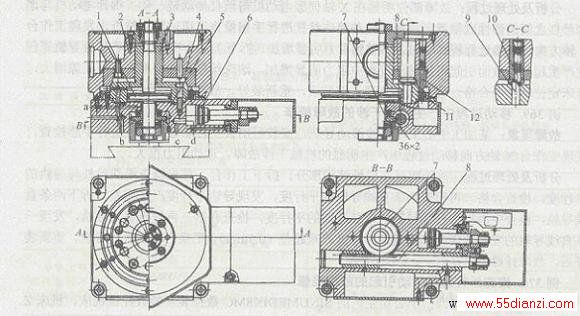

图1 数控车床六角回转刀架
1－活塞 2－刀架体 3、7－齿轮 4－齿圈 5－空套齿轮
6－活塞 8－齿条 9－固定插销 10、11－推杆 12－触头
回转刀架的全部动作由液压系统通过电磁换向阀和顺序阀进行控制，它的动作分为4个步骤：
(1)刀架抬起 当数控装置发出换刀指令后，压力油由a孔进入压紧液压缸的下腔，活塞1上升，刀架体2抬起，使定位用的活动插销10与固定插销9脱开。同时，活塞杆下端的端齿离合器与空套齿轮5结合。
(2)刀架转位 当刀架抬起后，压力油从c孔进入转位液压缸左腔，活塞6向右移动，通过联接板带动齿条8移动，使空套齿轮5作逆时针方向转动。通过端齿离合器使刀架转过60º。活塞的行程应等于齿轮5分度圆周长的1/6，并由限位开关控制。
(3)刀架压紧 刀架转位之后，压力油从b孔进入压紧液压缸上腔，活塞1带动刀架体2下降。齿轮3的底盘上精确地安装有6个带斜楔的圆柱固定插销9，利用活动插销10消除定位销与孔之间的间隙，实现反靠定位。刀架体2下降时，定位活动插销10与另一个固定插销9卡紧，同时齿轮3与齿圈4的锥面接触，刀架在新的位置定位并夹紧。这时，端齿离合器与空套齿轮5脱开。
(4)转位液压缸复位 刀架压紧之后，压力油从d孔进入转位液压缸的右腔，活塞6带动齿条复位，由于此时端齿离合器已脱开，齿条带动齿轮3在轴上空转。
如果定位和夹紧动作正常，推杆11与相应的触头12接触，发出信号表示换刀过程已经结束，可以继续进行切削加工。
回转刀架除了采用液压缸转位和定位销定位之外，还可以采用电动机带动离合器定位，以及其他转位和定位机构。
2．更换主轴头换刀
在带有旋转刀具的数控机床中，更换主轴头是一种简单换刀方式。主轴头通常有卧式和立式两种，而且常用转塔的转位来更换主轴头，以实现自动换刀。在转塔的各个主轴头上，预先安装有各工序所需的旋转刀具。当发出换刀指令时，各主轴头依次地转到加工位置，并接通主轴运动，使相应的主轴带动刀具旋转，而其他处于不加工位置上的主轴都与主运动脱开。

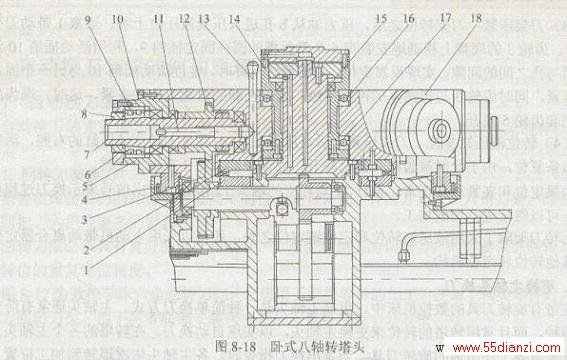

图8-18为卧式八轴转塔头。转塔头上径向分布着八根结构完全相同的主轴7，主轴的回转运动由齿轮12输入。当数控装置发出换刀指令时，先通过液压拨叉将移动齿轮3与齿轮12脱离啮合，同时在中心液压缸14的上腔通压力油。由于活塞杆和活塞15固定在底座上，因此中心液压缸14带着由两个推力轴承17和16支承的转塔刀架体18抬起，离合器2和1脱离啮合。然后压力油进入转位液压缸，推动活塞齿条，再经过中间齿轮使大齿轮4与转塔刀架体18一起回转45º，将下一工序的主轴转到工作位置。转位结束后，压力油进入中心液压缸14的下腔，使转塔头下降，离合器2和1重新啮合，实现了精确的定位。在压力油的作用下，转塔头被压紧，转位液压缸退回原位。最后，通过液压拨叉移动齿轮3，使它与新换上的主轴齿轮12相啮合。为了改善主轴结构的装配工艺性，整个主轴部件装在套筒5内，只要卸去螺钉10，就可以将整个部件抽出。主轴前轴承9采用锥孔双列圆柱滚子轴承，调整时，先卸下端盖6，然后拧紧螺母8，使内环做轴向移动，以便消除轴承的径向间隙。
为了便于卸出主轴锥孔内的刀具，每根主轴都有操纵杆13，只要按压操纵杆，就能通过斜面推动杆11，顶出刀具。
转塔主轴头的转位、定位和压紧方式与鼠齿盘式分度工作台极为相似，但因为在转塔上分布着许多回转主轴部件，使结构更为复杂。
1、2一离合器 3、4、12一齿轮 5一套筒 6一端盖 7一主轴 8一螺母
9、16、17一轴承 10一螺钉 1l一推动杆 13一操纵杆 14一液压缸 15一活塞 18一转塔刀架体
由于空间位置的限制，主轴部件的结构不可能设计得十分坚实，因而影响了主轴系统的刚度。为了保证主轴的刚度，主轴数目必须加以限制，否则将会使结构尺寸大为增加。
转塔主轴头换刀方式的主要优点在于省去了自动松夹、卸刀、装刀、夹紧以及刀具搬运等一系列复杂的操作。从而提高了换刀的可靠性，并显著地缩短了换刀时间。但由于上述结构上的原因，转塔主轴头通常只是用于工序较少、精度要求不太高的机床，例如数控钻床等。
3．带刀库的自动换刀系统
带刀库的自动换刀系统由刀库和刀具交换机构组成。首先把加工过程中需要使用的全部刀具分别安装在标准刀柄上，在机外进行尺寸预调整后，按一定的方式放入刀库中去。换刀时先在刀库中进行选刀，并由刀具交换装置从刀库和主轴上取出刀具，在进行交换刀具之后，将新刀具装入主轴，把旧刀具放回刀库。存放刀具的刀库具有较大的容量，它既可以安装在主轴箱的侧面或上方，也可作为单独部件安装到机床以外，并由搬运装置运送刀具。
与转塔主轴头相比较，由于带刀库的自动换刀装置数控机床主轴箱内只有一个主轴，设计主轴部件就有可能充分增强它的刚度，因而能满足精密加工的要求。另外，刀库可以存放数量很大的刀具，因而能够进行复杂零件的多工序加工，这样就明显提高了机床的适应性和加工效率。所以带刀库的自动换刀装置特别适用于数控钻床、数控铣床和数控镗床。
刀库是自动换刀装置的主要部件，其容量、布局以及具体结构对数控机床的设计有很大的影响。

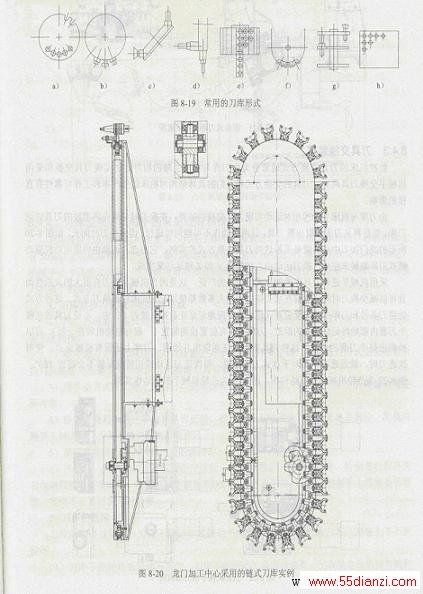

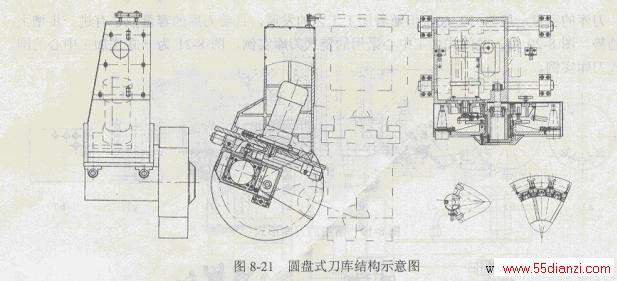

根据刀库所需要的容量和取刀的方式，可以将刀库设计成多种形式。图8-19列出了最常用的几种。图8-19a~d是单盘式刀库，为适应机床主轴的布局，刀库的刀具轴线可以按不同的方向配置(如图8-19a~c)，图8-19d是刀具可作90º翻转的圆盘刀库，采用这种结构能够简化取刀动作。单盘式刀库的结构简单，刀库的容量通常为15～30把，取刀比较方便，因此应用最为广泛。图8-19e是鼓轮弹仓式(又称刺猬式)刀库，其结构十分紧凑，在相同的空间内，它的刀库容量较大，但选刀和取刀的动作较复杂。图8-19f是链式刀库，其结构有较大的灵活性，存放刀具的数量也较多，选刀和取刀动作十分简单。当链条较长时，可以增加支承链轮的数目，使链条折叠回绕，提高了空间的利用率。图8-19g和8-19h分别为多盘式和格子式刀库，它们虽然也具有结构紧凑的特点，但选刀和取刀动作复杂，应用较少。刀库的容量一般为10~60，但随着加工工艺的发展，目前刀库的容量似乎有进一步增大的趋势。图8-20为一龙门式加工中心采用的链式刀库实例，图8-21为一立式加工中心的圆盘式刀库实例。
8.4.3 刀具交换装置
数控机床的刀具交换方式通常分为由刀库与机床主轴的相对运动实现刀具交换和采用机械手交换刀具两类。刀具的交换方式和它们的具体结构对机床的生产率和工作可靠性有直接的影响。
由刀库与机床主轴的相对运动实现刀具交换的装置，在换刀时必须先将用过的刀具送回刀库，然后再从刀库中取出新刀具，这两个动作不可能同时进行，因此换刀时间长。如图8-20所示的龙门加工中心，就是采用这类刀具交换方式的实例。它的选刀运动由伺服电动机驱动链式刀库旋转来完成，换刀运动由主轴箱沿Y和Z轴运动来完成。

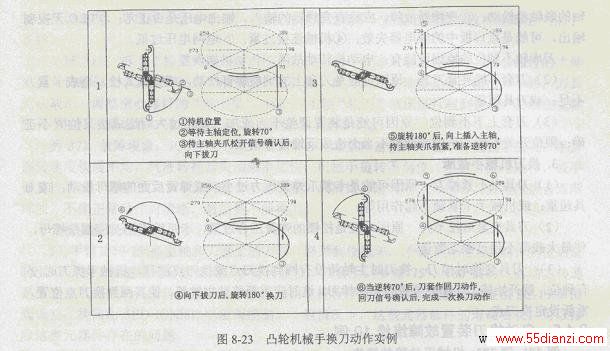

采用机械手进行刀具交换的方式应用最为广泛，这是因为机械手换刀有很大的灵活性而且可以减少换刀时间。目前在加工中心上绝大多数都使用记忆式的任选换刀方式。这种方式能将刀具号和刀库中的刀套位置(地址)对应地记忆在数控系统的PC中，不论刀具放在哪个刀套内都始终记忆着它的踪迹。刀库上装有位置检测装置(一般与电动机装在一起)，可以检测出每个刀套的位置，这样刀具就可以任意取出并送回。刀库上还设有机械原点，使每次选刀时，就近选取，如对于盘式刀库来说，每次选刀运动或正转或反转不会超过180º。
