金属切削刀具角度

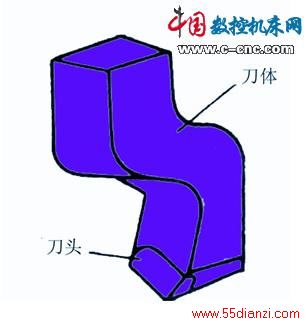

图1

    外圆车刀是最基本、最典型的切削刀具，其切削部分（又称刀头）由前刀面、主刀后面、副刀后面、主切削刃、副切削刃和刀尖所组成。其定义分别为：

（1）前刀面    刀具上与切屑接触并相互作用的表面（即切屑流过的表面）。
（2）主刀后面  刀具上与工件过渡表面相对并相互作用的表面。
（3）副刀后面  刀具上与已加工表面相对并相互作用的表面。
（4）主切削刃  前刀面与主后刀面的交线。它完成主要的切削工作。
（5）副切削刃  前刀面与主后刀面的交线。它配合主切削刃完成切削工作，并最终形成已加工表面。
（6）刀尖      主切削刃和副切削刃连接处的一段刀刃。它可以是小的直线段或圆弧。

    具体参见切削运动与切削表面图和车刀的组成图。其它各类刀具，如刨刀、钻头、铣刀等，都可以看作是车刀的演变和组合。
